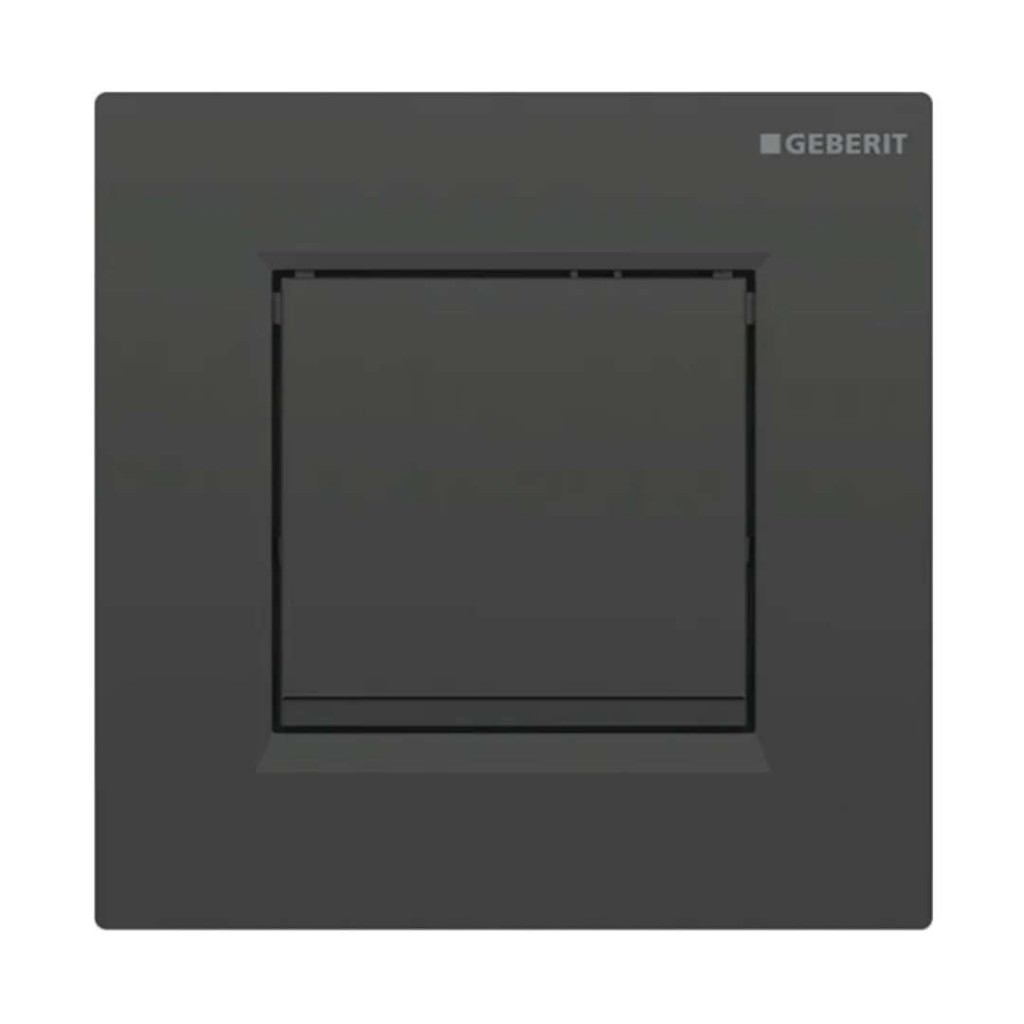

Ovládání splachování pisoárů s pneumatickým ovládáním splachování, typ 30
- ovládací tlačítko s pojistnou závorkou

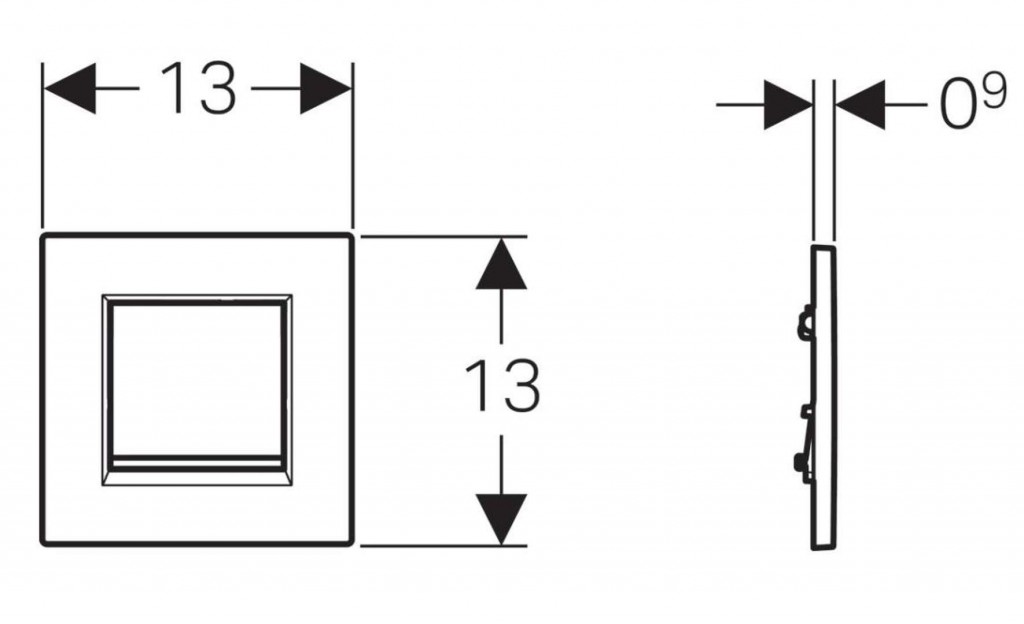

- rozměry tlačítka: 130 x 130 x 9 mm
- nastavení doby splachování se vzduchovými tryskami (pneumatické)
- nízká ovládací síla
- malý zdvihový pohyb
- aktivace spláchnutí při uvolnění ovládacího tlačítka
- splachovací množství lze snížit přes regulační šroub soupravy pro hrubou montáž až na 0,5 l na spláchnutí
- skupina armatur II podle DIN 4109
Účel použití
- k ručnímu ovládání splachování pisoárů
- pro instalační prvky Geberit pro pisoár s ovládáním zepředu
- pro instalační prvky Geberit pro pisoár s ovládáním shora
- k montáži do souprav pro hrubou montáž pro ovládání splachování pisoárů Geberit (od roku výroby 2009)
Technické údaje
- materiál: plast
- provedení: deska a ovládací tlačítko - černá, designový proužek - matná černá
- tlak při průtoku: 100-800 kPa
- maximální zkušební tlak vody: 1600 kPa
- maximální zkušební tlak vzduchu / inertního plynu: 300 kPa
- relativní vlhkost vzduchu:
- maximální teplota vody: 30 °C
- ovládací síla:
- průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
- průtok při tlaku 1 bar s omezovačem průtoku: 0.18 l/s
- výpočtový průtok: 0.22 l/s
- minimální přetlak pro výpočtový průtok: 100 kPa
- doba proplachování, rozsah nastavení: 4/8/12 s
Obsah balení:
- ovládací tlačítko typ 30
- pneumatické spouštění splachování, předmontované na upevňovacím rámečku
- pneumatický ventil
- upevňovací materiál
Parametry
| Kód | 116.017.DW.1 |
|---|
