Pneumatické ovládání splachování pisoárů, ovládací tlačítko typ 10
Účel použití
- K ručnímu ovládání splachování pisoárů
- Pro instalační prvky Geberit pro pisoár s ovládáním zepředu
- Pro instalační prvky Geberit pro pisoár s ovládáním shora
- K montáži do souprav pro hrubou montáž pro ovládání splachování pisoárů Geberit (od roku výroby 2009)
Vlastnosti
- Ovládací tlačítko s pojistnou závorkou
- Nastavení doby splachování se vzduchovými tryskami (pneumatické)
- Nízká ovládací síla
- Malý zdvihový pohyb
- Aktivace spláchnutí při uvolnění ovládacího tlačítka
- Splachovací množství lze snížit přes regulační šroub soupravy
- pro hrubou montáž až na 0,5 l na spláchnutí
- Skupina armatur II podle DIN 4109
Technické údaje
- Tlak při průtoku: 100-800 kPa
- Maximální zkušební tlak vody: 1600 kPa
- Maximální zkušební tlak vzduchu / inertního plynu: 300 kPa
- Relativní vlhkost vzduchu:
- Maximální teplota vody: 30 °C
- Ovládací síla:
- Průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
- Průtok při tlaku 1 bar s omezovačem průtoku: 0.18 l/s
- Výpočtový průtok: 0.22 l/s
- Minimální přetlak pro výpočtový průtok: 100 kPa
- Doba proplachování, rozsah nastavení: 4/8/12 s

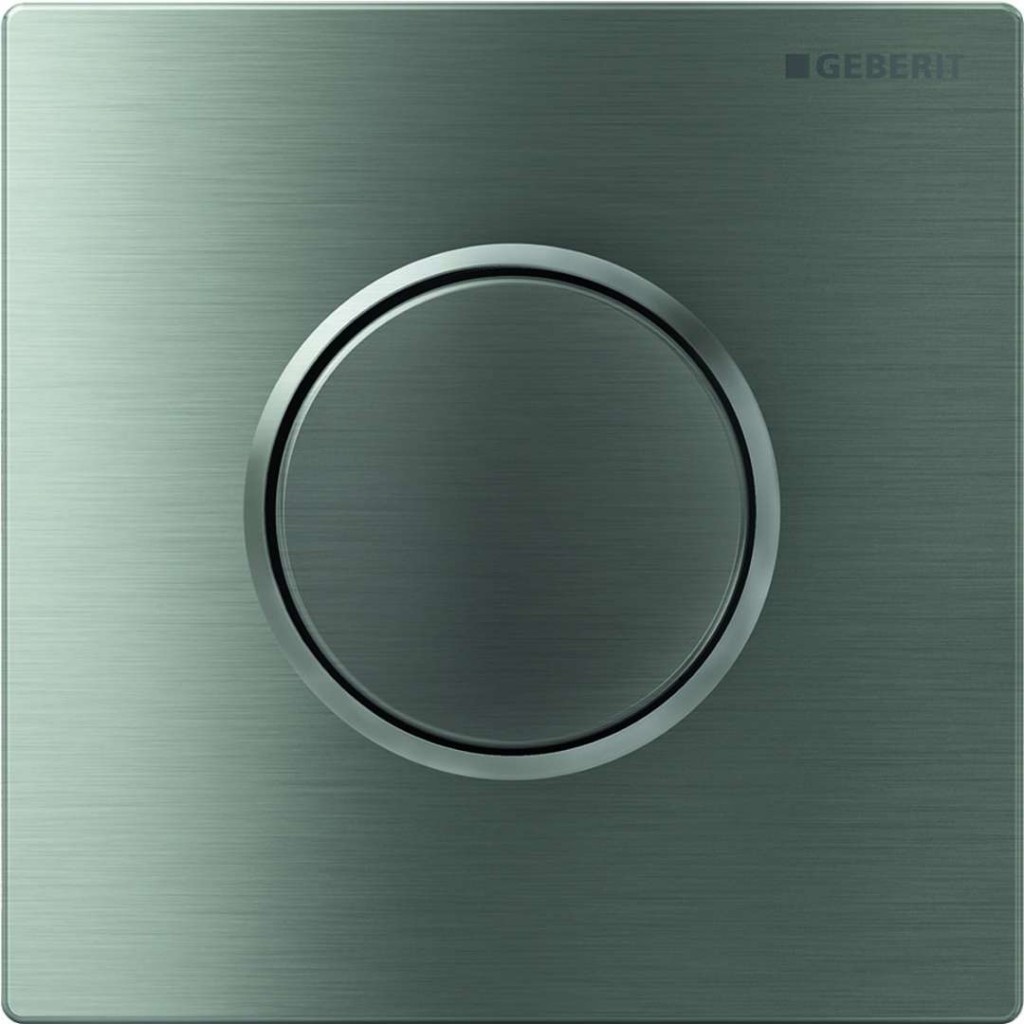

- Deska a ovládací tlačítko: kartáčované
- Designový kroužek: leštěný

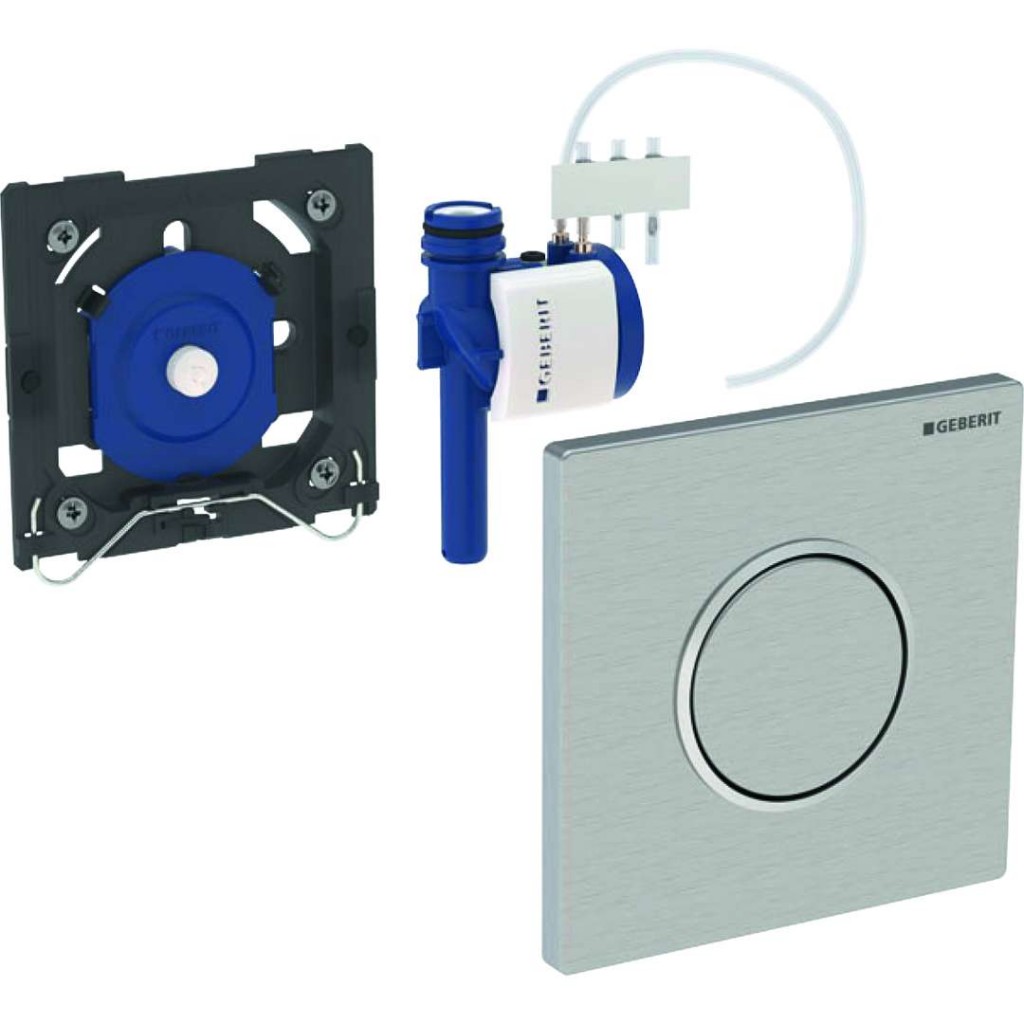

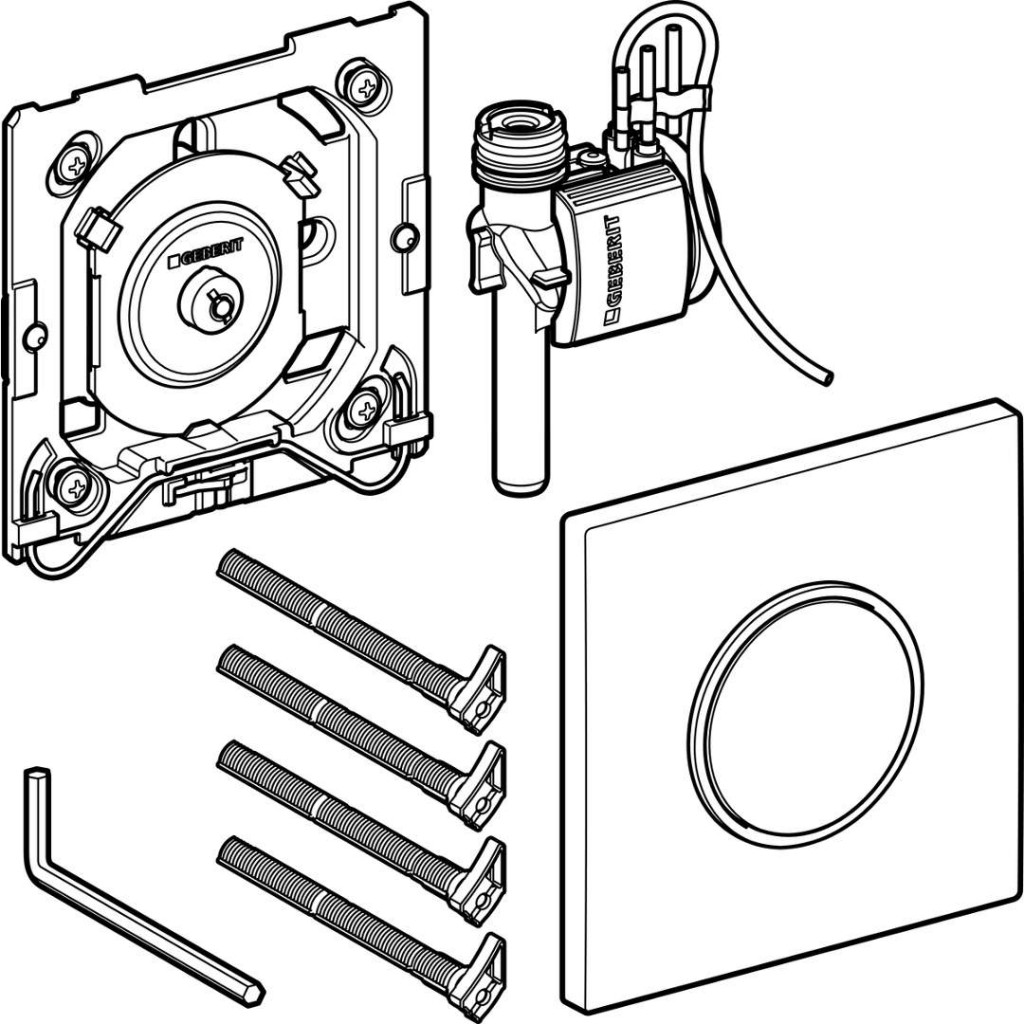

Obsah dodávky
- Ovládací tlačítko typ 10
- Pneumatické spouštění splachování, předmontované na upevňovacím rámečku
- Pneumatický ventil
- Upevňovací materiál
Parametry
| Kód | 116.015.SN.1 |
|---|
