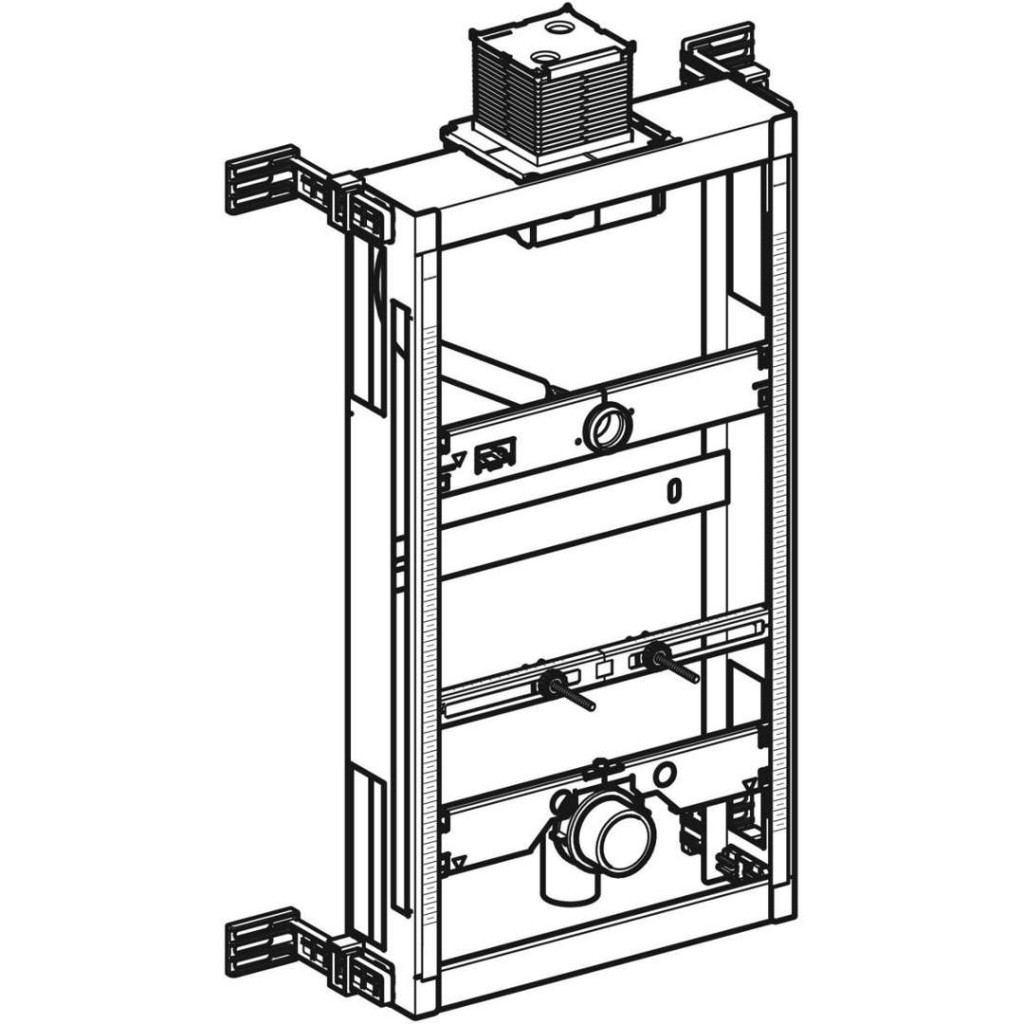

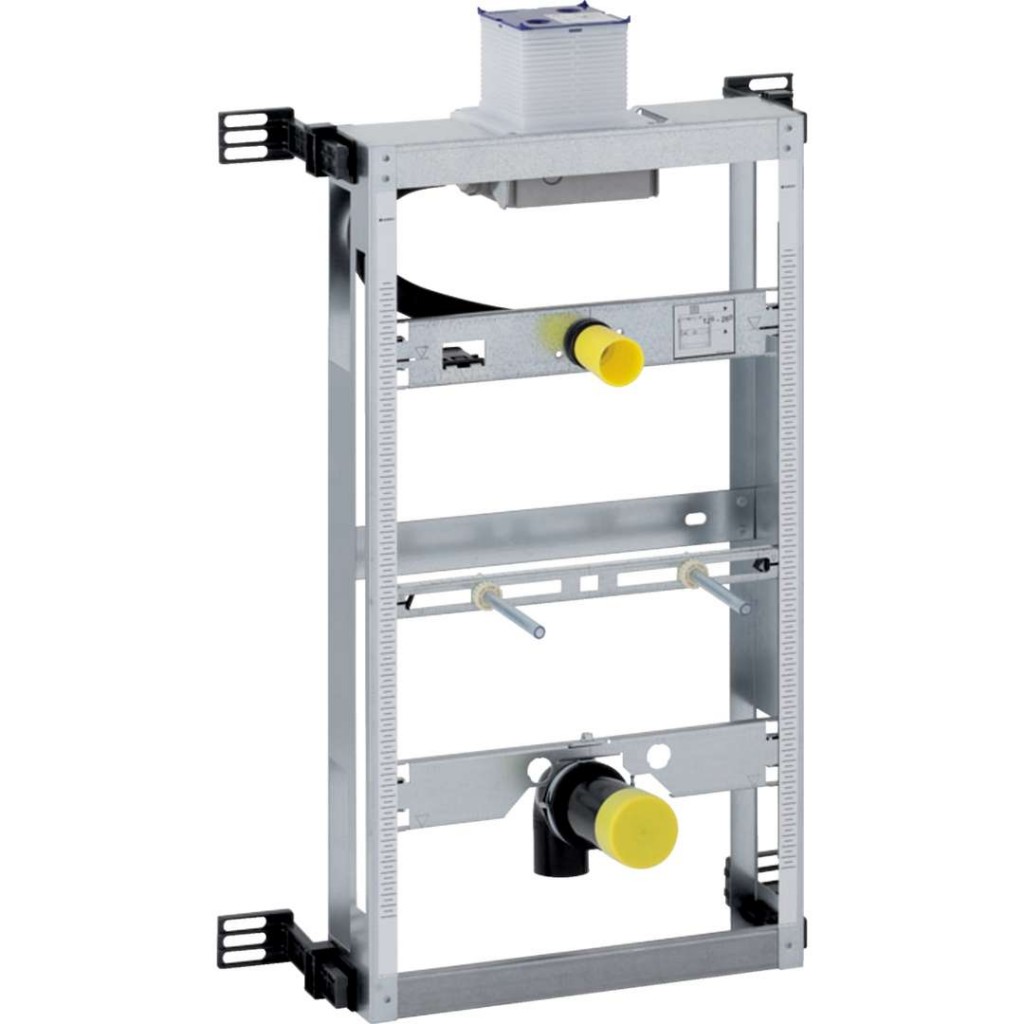

Instalační univerzální prvek Kombifix pro pisoár, pro ovládání shora

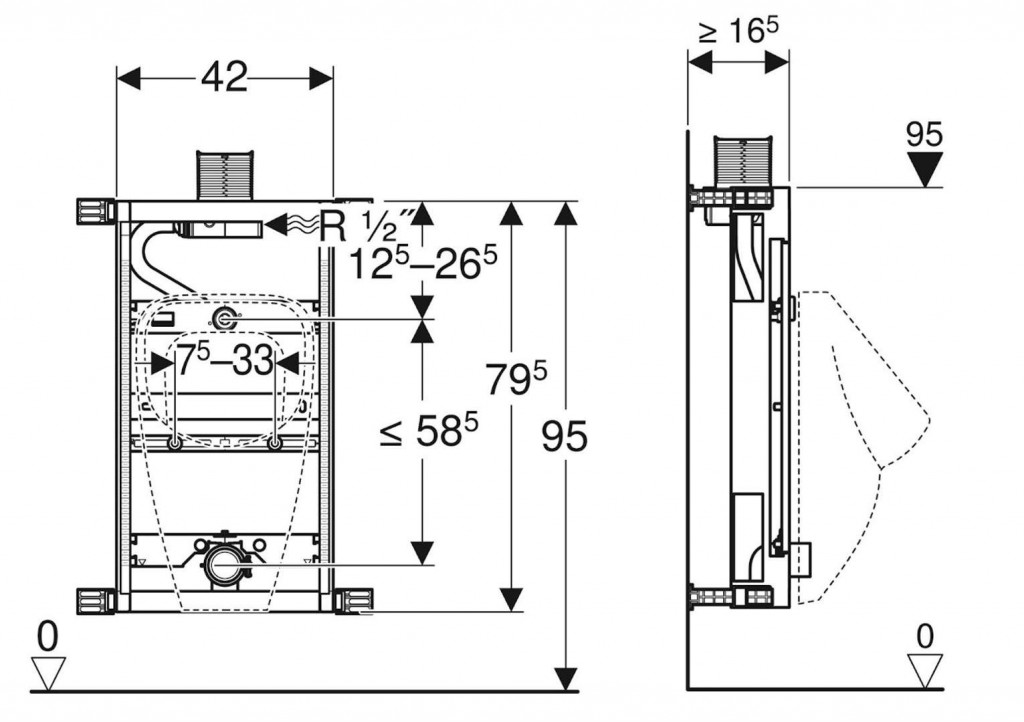

- stavební výška: 98 cm
Účel použití
- Pro zděné stěny
- K montáži do částečně vysokých předstěnových instalací
- K montáži pisoárů
- K montáži pneumatických ovládání splachování pisoárů Geberit (od roku výroby 2009)
Vlastnosti
- Montážní rám pozinkovaný
- Montážní hloubka nastavitelná, 16,5-23,5 cm
- Montážní rám se čtyřmi upevňovacími úhelníky
- Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
- Univerzální krabice pod omítku pro pneumatická ovládání splachování pisoárů
- Geberit, ovládání shora
- Svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
- Přívod vody vpravo na krabici pod omítku
- Přívod vody vhodný pro MasterFix a MeplaFix
- Nástěnka k montáži bez nářadí
- Předinstalovaný uzavírací ventil s regulací
- Se zabudovanou trubkovou chráničkou k vyplachování potrubí
- Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
- Přívodní hadice ohýbatelná
Přívodní hadice s vedením k zabránění stojící vodě - Upevnění pro přívod Ø 32 mm výškově nastavitelné
- Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- Upevnění pisoárů M8, nastavitelná na šířku a výšku
- Příčné nosníky s označením středu, nastavitelné bez nářadí
- Dodatečné upevnění pro pisoár s příslušenstvím možné
- S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí
Technické údaje
- Tlak při průtoku: 100-800 kPa
- Maximální zkušební tlak vody: 1600 kPa
- Maximální zkušební tlak vzduchu/ inertního plynu: 300 kPa
- Maximální teplota vody: 30 °C
- Průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
- Průtok při tlaku 1 bar s omezovačem průtoku: 0.24 l/s
Obsah dodávky
- Nástěnka R 1/2"
- Kryt pro hrubou montáž pro servisní otvor
- Zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním na pisoár
- Připojovací koleno z PE-HD, Ø 50 / 63 mm
- Těsnění Ø 57 / 50 mm
- 2 ochranné zátky
- 2 závitové tyče M8
- Upevňovací materiál
Parametry
| Kód | 457.612.00.1 |
|---|
