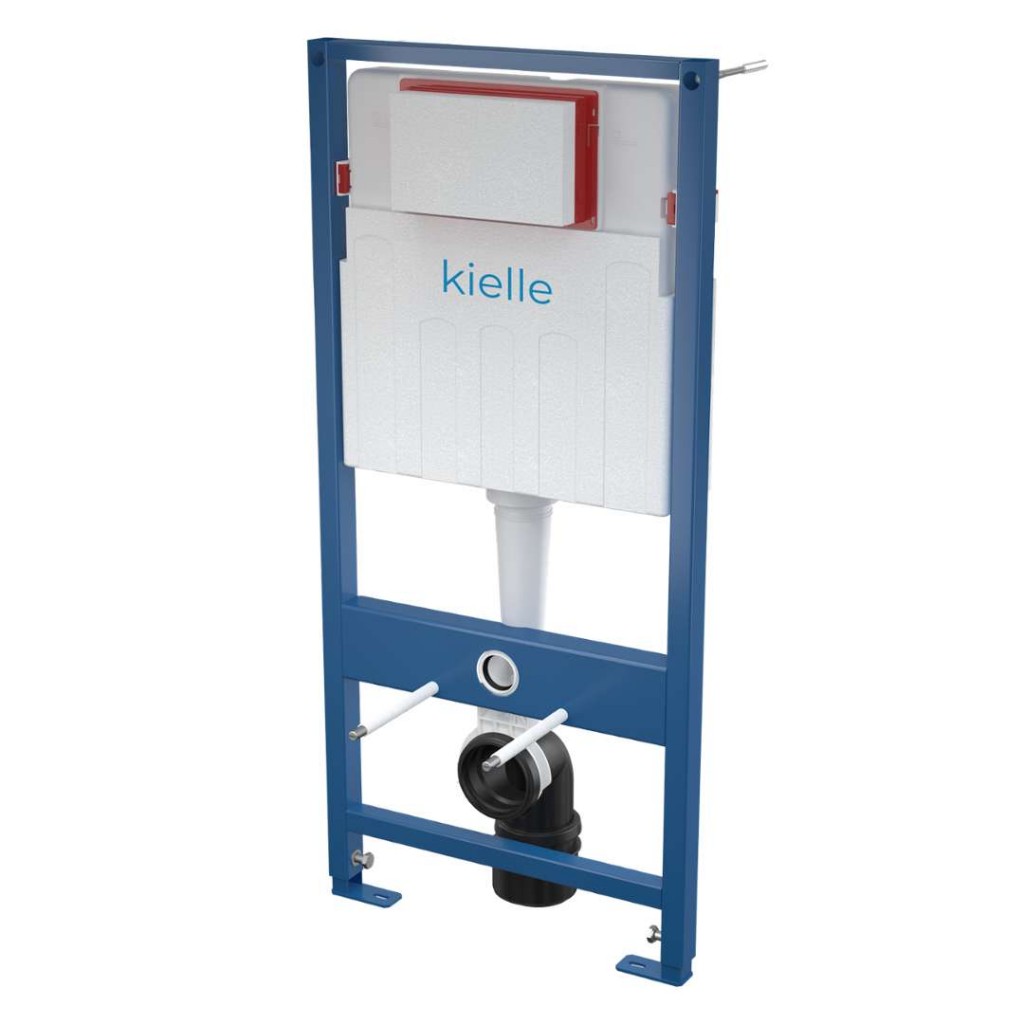

Předstěnový instalační modul pro závěsné WC
- Pro závěsné WC
- Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
- Pro tlouštku podlah 0–200 mm
- Pro montáž závěsného WC s připojovací roztečí 180 mm
Vlastnosti
- Držák odpadu
- Duální splachování nezávisle nastavitelné s hygienickou rezervou
- Kompatibilní se všemi ovládacími tlačítky značky kielle
- Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- Materiál nosné konstrukce: kov ošetřený práškovou barvou
- Možnost vestavby oddáleného nebo senzorového splachování
- Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
- Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
- Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
- Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
- Přívod vody zezadu
- Rohový ventil s možností napojení na potrubní systém Mepla
- Stavební hloubka 125 mm
- Viditelné označení nivelace na nádržce
- Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
Technické parametry
- Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
- Funkční rozsah tlaku vody 0,05 – 1,6 MPa
- Hygienická rezerva 3 l
- Malé spláchnutí 2,5 – 3,5 l
- Velké spláchnutí 6 - 9 l
- Objem vody v nádržce 9 l
- Připojení vody zezadu nebo shora montážními otvory G1/2 "
- Standardní nastavení malého spláchnutí 3 l
- Standardní nastavení velkého spláchnutí 6 l
- Zátěžová zkouška 400 kg
Rozsah dodávky
- Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
- Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
- Koleno odpadu HT 90/90 polyethylen, PE-HD
- Kombi šroub M10 x 180 2 ks
- Nádrž s napouštěcí a vypouštěcí armaturou
- Polystyrenový kryt servisního otvoru
- Redukce odpadu HT 90/110 polyethylen, PE+HD
- Samonosný rám
- Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem 1/2"–3/8"
- Těsnění odpadu, propojka polypropylen, těsnění propojky
- Těsnění přívodu, vývodka polypropylen, vrapová vložka
Parametry
| Kód | 70005550 |
|---|
