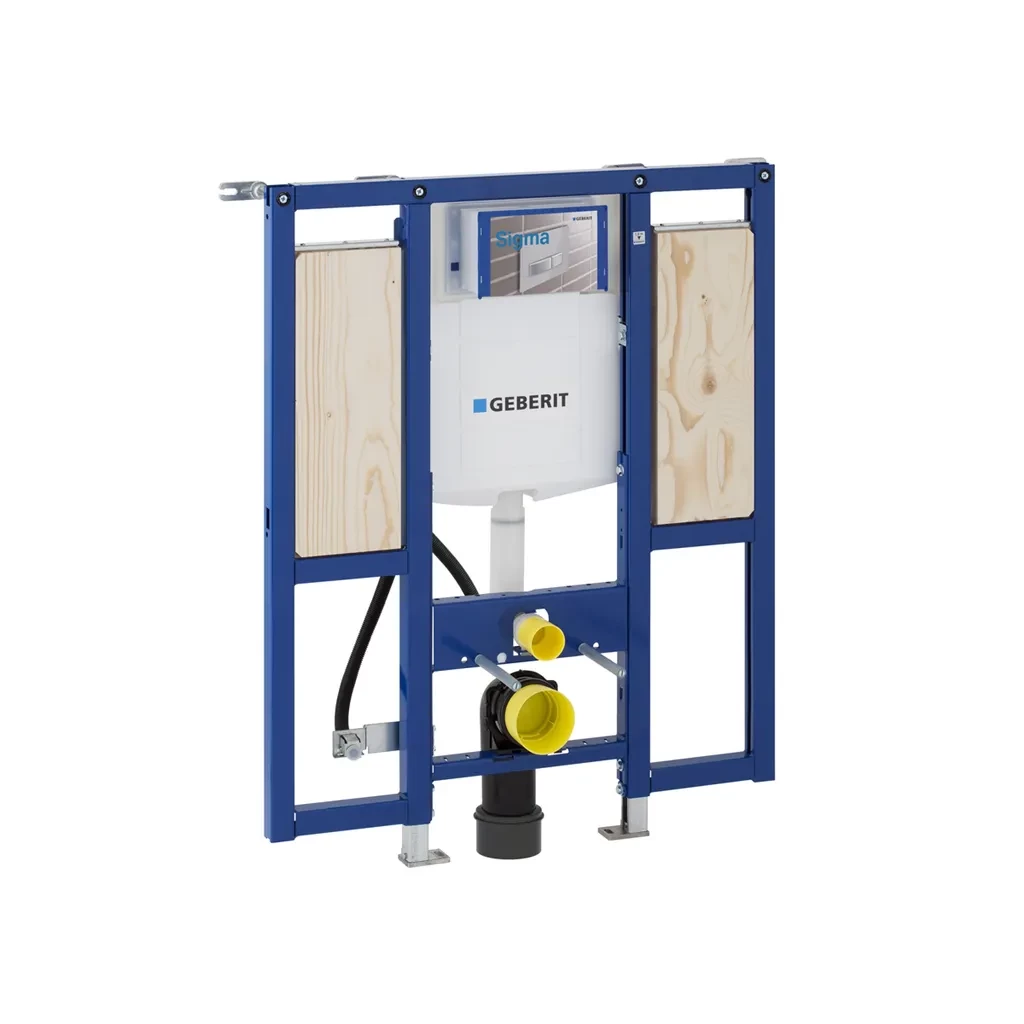

Geberit Duofix Speciál pro WC a pro inval.madla 111.375.00.5
pro ovládací desky Sigma
Účel použití
• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých
nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Geberit Duofix částečně
vysokých nebo vysokých na výšku místnosti
• Vhodný pro bezbariérové stavby
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011

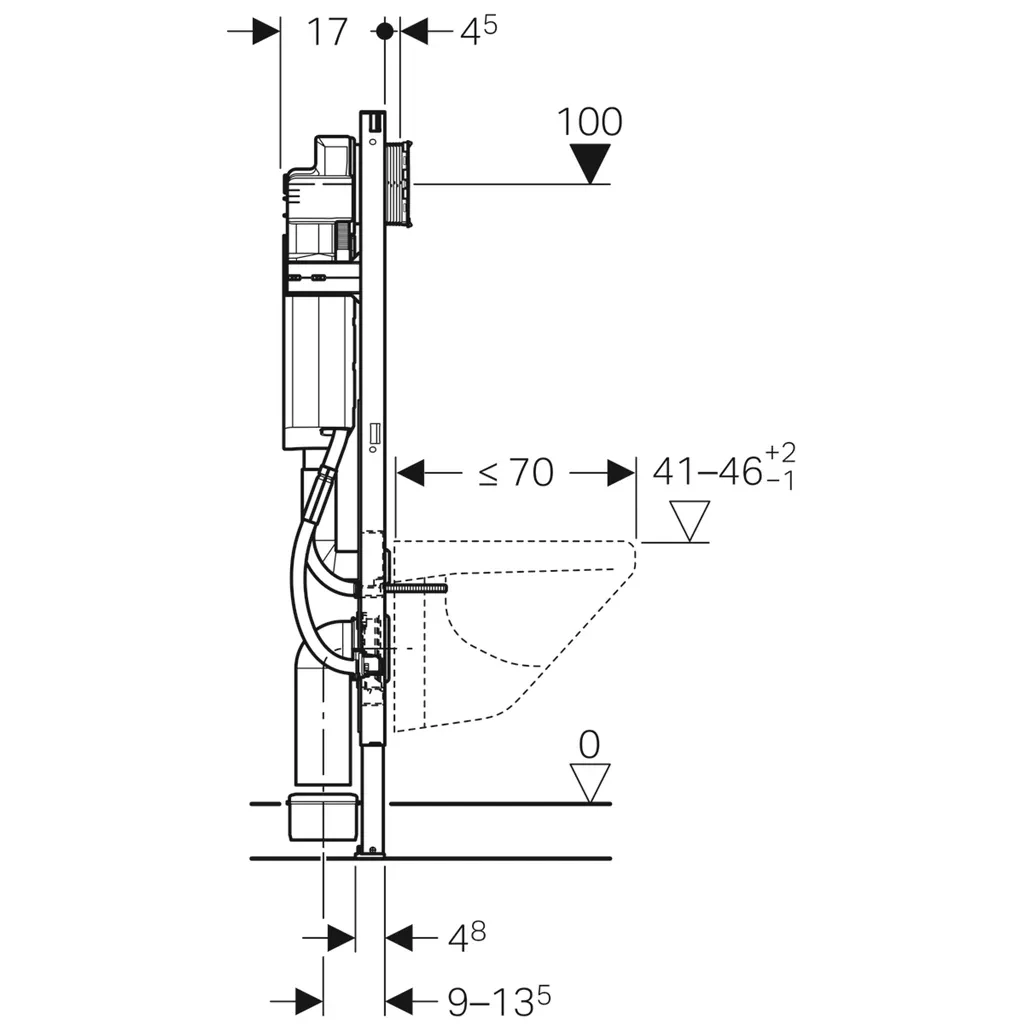

• Pro závěsná WC s velkým vyložením do 70 cm
• K upevnění podpěr
• Pro 1 množství splachování, 2 množství splachování nebo
splachování Start/Stop
• Pro tloušťky podlahy 0–20 cm
Vlastnosti
• Samonosný rám s nanesenou práškovou barvou
• Rám připravený pro podpěry u WC keramik s malou opěrnou
plochou
• Montážní výška WC nastavitelná ve fázi hrubé stavby, 41–46
cm
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a
UW 75 a do systémových profilů Geberit Duofix
• Připojovací koleno pro montáž bez nářadí v různých
hloubkových polohách, rozsah nastavení 45 mm
• Upevnění připojovacího koleno zvukově izolované
• Splachovací nádržka pod omítku s ovládáním zepředu
• Splachovací nádržka pod omítku izolovaná proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku
bez nářadí
• Přívod vody vzadu nebo nahoře uprostřed
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí
a nečistotami
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• Montážní deska z překližky, vodě odolná lepená
• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení
sprchovacích WC Geberit AquaClean
• S možností upevnění pro přívod elektřiny
Technické údaje
Tlak při průtoku 10-1000 kPa
Maximální teplota vody 25 °C
Splachovací množství, nastavení ve výrobě 6 a 3 l
Velké splachovací množství, rozsah nastavení 4.5 / 6 / 7.5 l
Malé splachovací množství, rozsah nastavení 3-4 l
Výpočtový průtok 0.11 l/s
Minimální přetlak pro výpočtový průtok 50 kPa
Obsah dodávky
• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým
ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• 4 soupravy pro ukotvení do stěny
• Odpadní připojovací sada pro WC, o 90 mm
• Připojovací koleno 90° z PE-HD, o 90 mm
• Přechodka z PE-HD, o 90 / 110 mm
• 2 závitové tyče M12
• Krabice pod omítku pro provrtaný otvor o 68 mm, pro přívod
elektřiny
• Upevňovací materiál
Parametry
| Kód | 111.375.00.5 |
|---|
