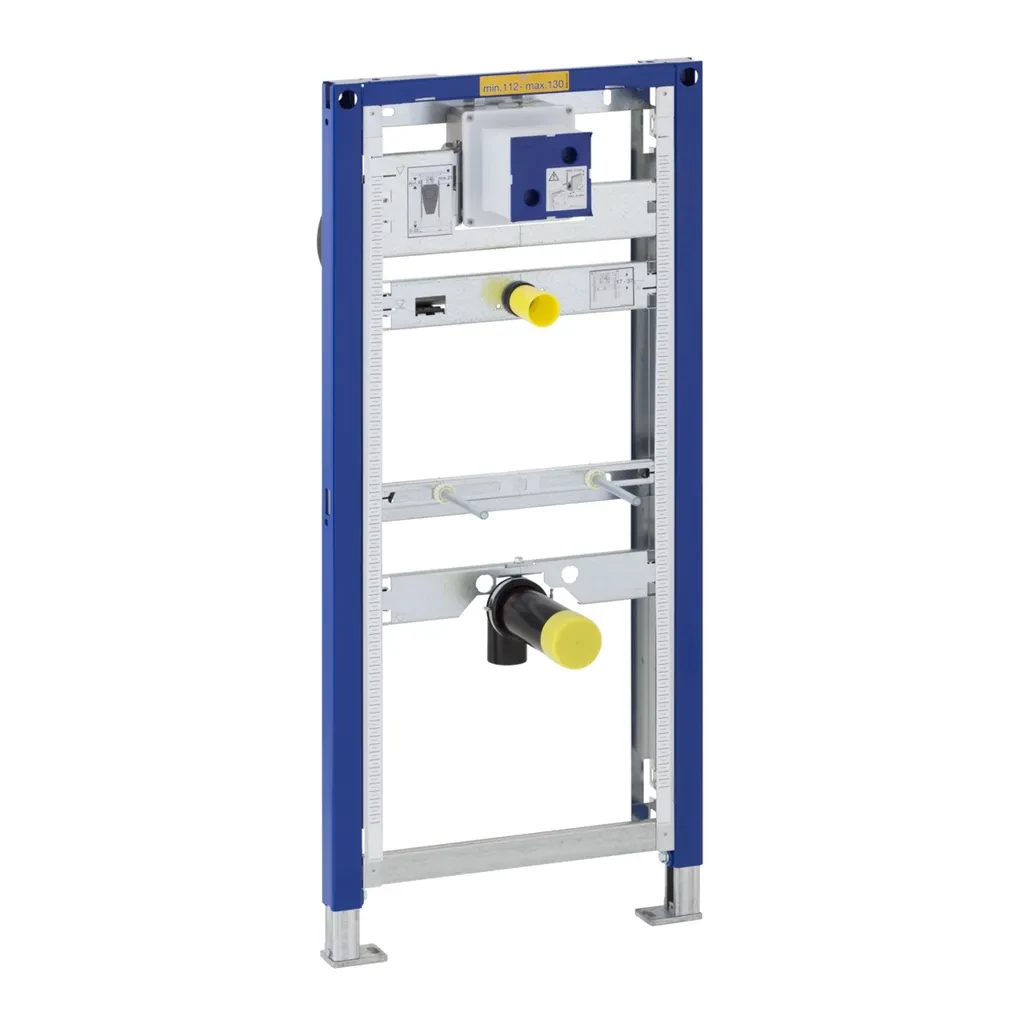

Geberit Duofix pisoár univerzál, st.výška 112-130cm (pro pneu. i senz.ovládání) 111.616.00.1
Účel použití
• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých
nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Geberit Duofix částečně
vysokých nebo vysokých na výšku místnosti
• K montáži pisoárů
• K montáži ovládání splachování pisoárů Geberit (od roku
výroby 2009)

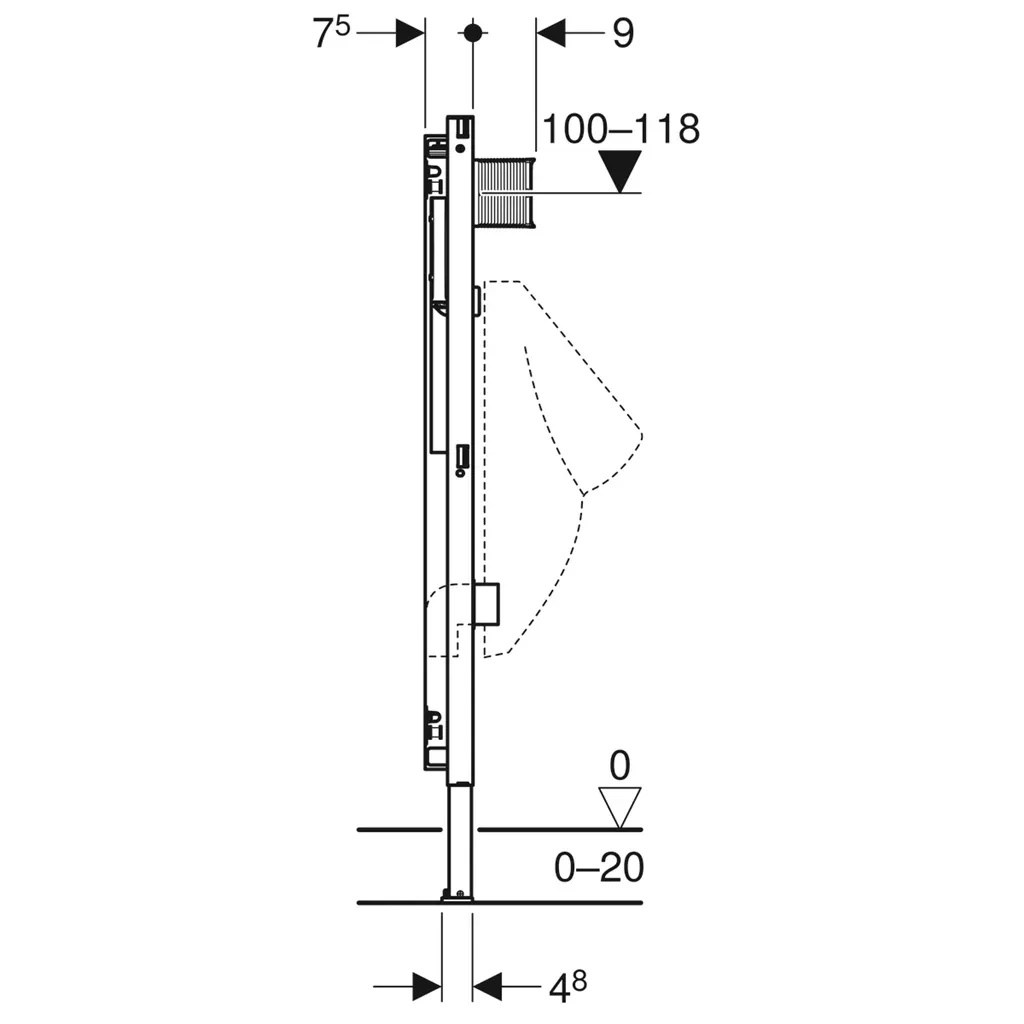

• Pro tloušťky podlahy 0–20 cm
Vlastnosti

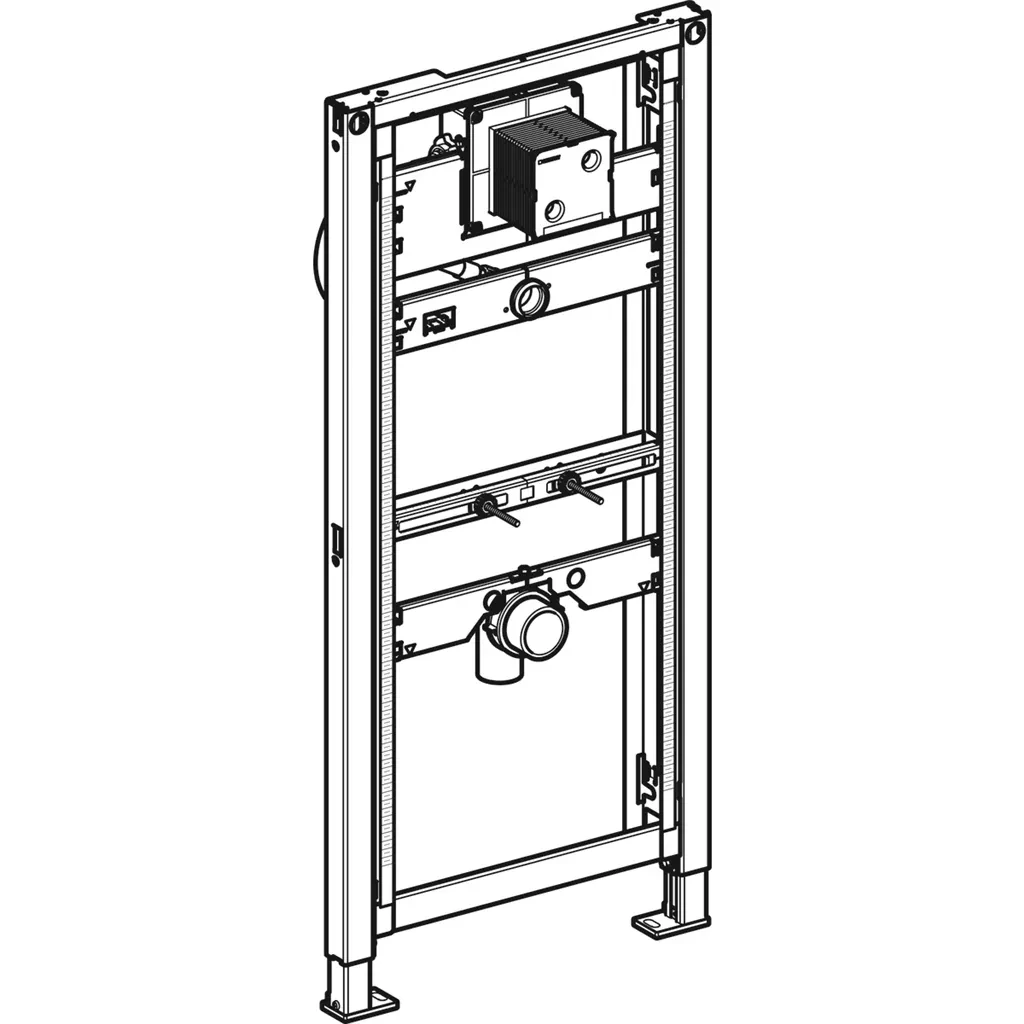

• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory o 9 mm pro upevnění do dřevěné
konstrukce
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a
UW 75 a do systémových profilů Geberit Duofix

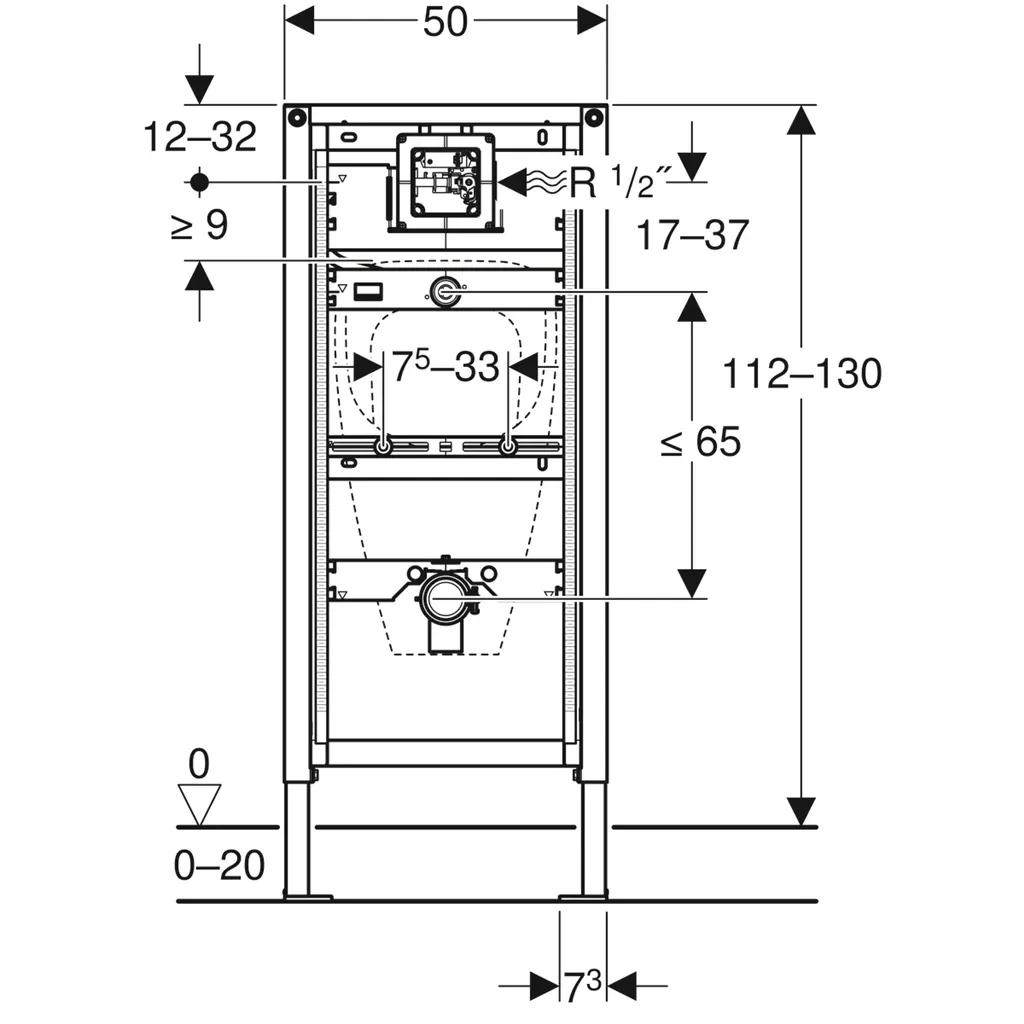

• Výška prvku přizpůsobitelná pisoáru, 112–130 cm
• Univerzální krabice pod omítku pro ovládání splachování
pisoárů Geberit
• Svorka pro připojení elektřiny pro přívod elektřiny v krabici
pod omítku
• Přívod vody vpravo na krabici pod omítku
• Přívod vody vhodný pro MasterFix a MeplaFix
• Nástěnka k montáži bez nářadí
• Uzavírací ventil s regulací, předmontovaný
• Se zabudovanou trubkovou chráničkou k vyplachování potrubí
• Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s
možností zkrácení bez nářadí
• Přívodní hadice ohýbatelná
• Přívodní hadice s vedením k zabránění stojící vodě
• Upevnění pro přívod o 32 mm výškově nastavitelné
• Upevnění pro připojovací koleno výškově nastavitelné a
zvukově izolované
• Upevnění pisoárů M8, nastavitelná na šířku a výšku
• Příčné nosníky s označením středu, nastavitelné bez nářadí
• Dodatečné upevnění pro pisoár s příslušenstvím možné
• S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí
Technické údaje
Tlak při průtoku 100-800 kPa
Maximální zkušební tlak vody 1600 kPa
Maximální zkušební tlak vzduchu / inertního
plynu
300 kPa
Maximální teplota vody 30 °C
Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
Průtok při tlaku 1 bar s omezovačem průtoku 0.24 l/s
Obsah dodávky
• Nástěnka R 1/2"
• Kryt pro hrubou montáž s víkem
• Připojovací trubka mezi přívodem o 32 mm a pisoárem, s
těsněním na pisoáru
• Ochranná zátka
• Připojovací koleno z PE-HD, o 63 / 50 mm
• Ochranné víčko
• Těsnění o 57 / 50 mm
• Zápachová uzávěrka pro pisoár o 50 mm, s těsněním na pisoár
• 2 závitové tyče M8
• Upevňovací materiál
Parametry
| Kód | 111.616.00.1 |
|---|
