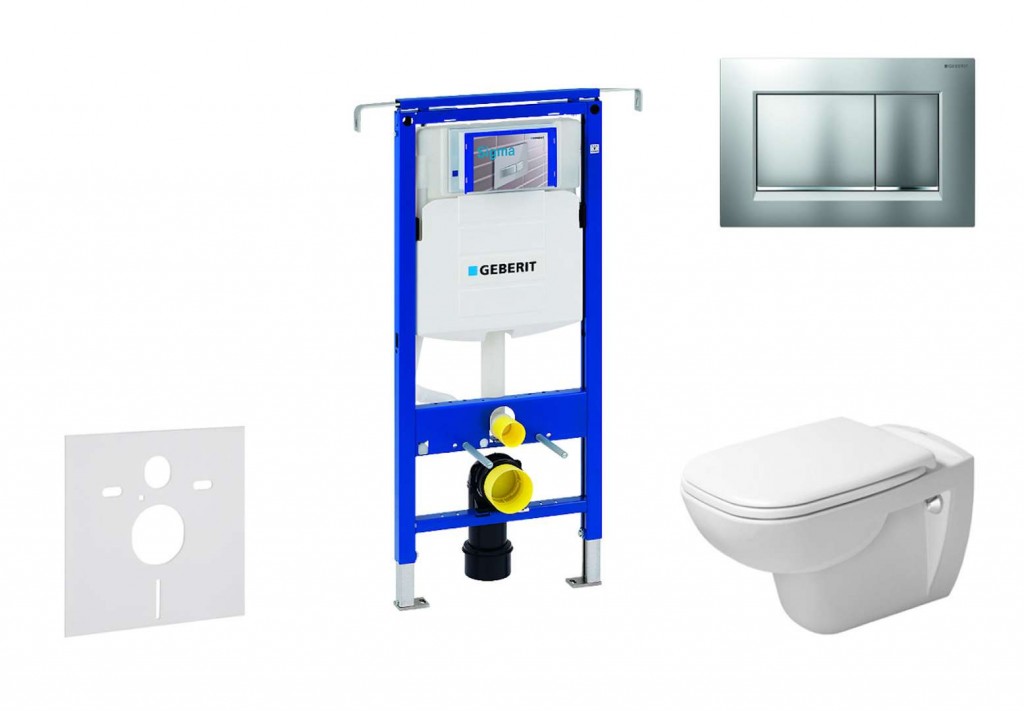

Sada předstěnové instalace, klozetu, WC sedátka a ovládacího tlačítka
Obsahuje
- předstěnový instalační modul Geberit Duofix (111.355.00.5), se splachovací nádržkou pod omítku Sigma 12 cm
- soupravu pro tlumení hluku (SP 156SET)
- závěsný keramický klozet Duravit D-Code, včetně WC sedátka (45700900A1)
- Rimless bezokrajové provedení splachování
- SoftClose pozvolné, tiché sklápění
- 2-činné ovládací tlačítko Geberit Sigma30, matný chrom/chrom (115.883.KN.1)
Špičkový výrobek s velmi tichým provozem. Flexibilní design, rychlá a jednoduchá instalace.
Tento kompletní set je dostupný také v dalších variantách provedení ovládacího tlačítka.
Montážní prvek Geberit Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, k instalaci mezi boční stěny
Účel použití
- pro konstrukce prováděné suchým procesem
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnosti
- k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- k montáži do úzkých prostor a výklenků
- pro závěsná WC s připojovacími rozměry podle EN 33:2011
- pro závěsná WC s vyložením do 62 cm
- pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
- pro tloušťky podlahy 0–20 cm
Vlastnosti
- samonosný rám s nanesenou práškovou barvou
- nastavitelný do šířky
- rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
- rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- podpěry pozinkované
- podpěry nastavitelné 0–20 cm
- podpěry s protiskluzovou úpravou
- patní desky otočné
- hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- upevnění připojovacího kolena zvukově izolované
- splachovací nádržka pod omítku s ovládáním zepředu
- splachovací nádržka pod omítku izolovaná proti orosování
- u nastavení z výroby je možné okamžité dodatečné spláchnutí
- montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- přívod vody vzadu nebo nahoře uprostřed
- kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
- kryt pro hrubou montáž pro servisní otvor s možností zkrácení
- vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- s možností upevnění pro přívod elektřiny
Technické údaje
- tlak při průtoku: 10-1000 kPa
- maximální teplota vody: 25 °C
- splachovací množství, nastavení ve výrobě: 6 a 3 l
- velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
- malé splachovací množství, rozsah nastavení: 3-4 l
Obsah dodávky
- přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- kryt pro hrubou montáž pro servisní otvor
- připojovací souprava pro WC, Ø 90 mm
- připojovací koleno 90° z PE-HD, Ø 90 mm
- přechodka z PE-HD, Ø 90 / 110 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- upevňovací materiál
Protihluková sada pro závěsné WC
- pro montáž keramiky se vzdáleností upevnění 18 cm nebo 23 cm
- přerušuje přenos hluku u WC a bidetu
- materiál: polyetylén-pěna
- 1x zvukově-izolační vložka
- 2x podložka
Závěsný klozet D-Code, s hlubokým splachováním, sedátko SoftClose
- rozměry: 355 x 545 mm
- materiál: sanitární keramika
- Rimless bezokrajové provedení
- objem splachování: 4,5 l
- zadní odpad
- instalace: zavěšením na zeď
- WC sedátko s funkcí pozvolného sklápění SoftClose
- materiál: plast, barva alpská bílá
Dvojčinné ovládací tlačítko Sigma30
- rozměry: 246 x 164 x 12 mm
- materiál: plast
- provedení: matný chrom, designový proužek: lesklý chrom
- k ovládání splachování nádržek pod omítku Geberit Sigma
- manuální ovládání zepředu, ovládací síla:
- úsporné splachování pro 2 množství vody
Rozsah dodávky
- upevňovací rámeček
- sada připojovacích tyček tlačítka - zvukově izolované, rychlé nastavení bez použití nářadí
- 2 stavitelné úchytky
Příslušenství
- tlačítko je možné kombinovat s jednotkou odsávání zápachu - souprava pro vhazování tyčinek DuoFresh (je třeba objednat samostatně)
Specifikace montáže
Montážní prvek pro suché procesy určený k montáži mezi dvě stěny. Jeho uchycení do stran oceníte všude tam, kde zadní stěna není dostatečně únosná, nebo kde je uchycení do bočních stěn technicky jednodušší. Ideálně se hodí např. do montovaných dřevostaveb nebo bytových jader panelových domů. Konstrukce rámu umožňuje jednoduché a spolehlivé upevnění mezi dvě stěny. Připevnit ho lze prakticky do jakéhokoliv stavebního materiálu, od panelu přes vyzdívanou (např. cihelnou, ytongovou) nebo dřevěnou stěnu až po nosník lehké sádrokartonové příčky (např. Knauf nebo Rigips).
Do podlahy je prvek ukotven pomocí dvou podpěr, které jsou plynule výsuvné a tím umožňují individuální nastavení výšky WC mísy. To ocení při dosedání a vstávání zvláště vyšší, starší a zdravotně handicapovaní lidé. Výsuvné vodorovné rozpěry zabezpečí jednoduchou a spolehlivou montáž i v různých šířkách místnosti. Případná demontáž ventilů (napouštěcího a vypouštěcího) je snadná díky dostatečně velkému servisnímu otvoru skrytému za ovládacím tlačítkem. Opláštění i s obkladem lze připevnit přímo na rám prvku a tak nedochází ke zbytečnému zmenšení prostoru WC. Konstrukce prvku Duofix dovoluje provést montáž takovým způsobem, aby byla možná jeho demontáž, např. v případě rekonstrukce stoupacích potrubí v instalační šachtě. Duofix má veškeré vývody pro napojení odpadu, vody a zařizovacího předmětu pevně fixovány, což zjednodušuje montáž a omezuje možnost chybného napojení na minimum.
Parametry
| Kód | 111.355.00.5 NH7 |
|---|
