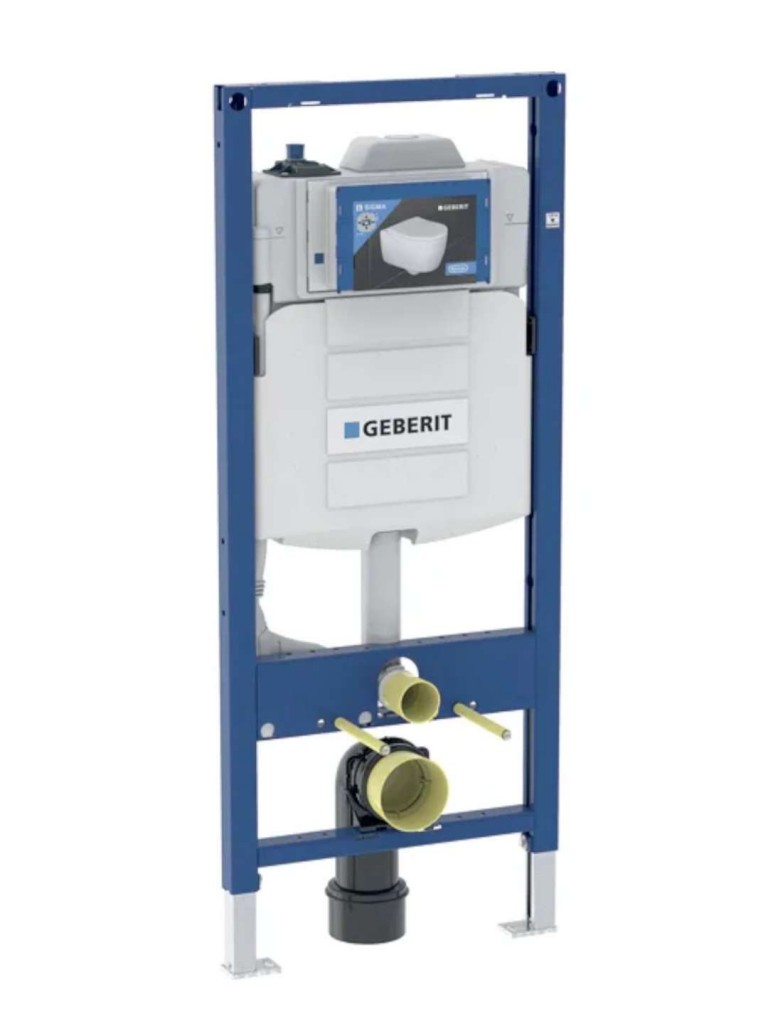

Montážní prvek Geberit Duofix pro závěsné WC, 120 cm, se splachovací nádržkou pod omítku Sigma 12 cm, s hygienickým proplachem HS50
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnosti
- k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- pro závěsná WC s připojovacími rozměry podle EN 33:2011
- pro závěsná WC s vyložením do 62 cm
- pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
- pro tloušťky podlahy 0–20 cm
- s hygienickým proplachem HS50 k prevenci zárodků
- k zabránění stagnace v potrubích pitné vody
- k zabudování do řadových potrubních systémů
- pro připojení ke sběrnici Geberit
- jedna přípojka pro studenou vodu R 1/2"
Vlastnosti

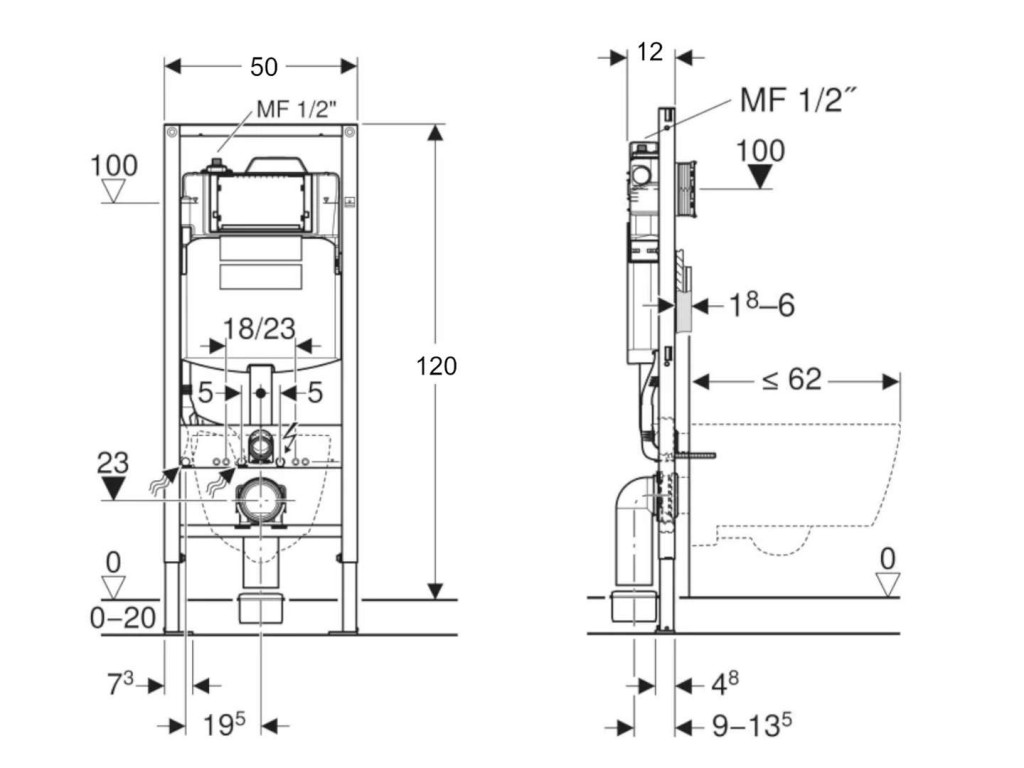

- rozměry: 1200 x 500 x 135 mm
- samonosný rám s nanesenou práškovou barvou
- rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
- rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- podpěry pozinkované, nastavitelné 0–20 cm
- podpěry s protiskluzovou úpravou
- patní desky otočné
- hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- odhlučněné upevnění připojovacího kolena
- splachovací nádržka pod omítku s ovládáním zepředu
- splachovací nádržka pod omítku s izolací proti orosování
- u nastavení z výroby je možné okamžité dodatečné spláchnutí
- kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami, s možností zkrácení
- s trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- upevnění pro přípojku elektřiny
- volitelné programy splachování (čas nebo interval)
- kompatibilní s aplikací Geberit Control App
- nastavení přístroje a obsluha s mobilním zařízením přes integrované rozhraní Bluetooth®
- funkční statistiky vyvolatelné přes aplikaci Geberit Control App
- zaznamenává více než 5 000 spláchnutí
- rozpoznání použití
- rozhraní Digitální I/O
- bezpotenciálové zobrazení poruch pomocí digitálních I/O
- spojené vodičem, připojitelné k síti pomocí Geberit Gateway přes sběrnici Geberit
- připojení ke sběrnici Geberit přímo nebo prostřednictvím konvertoru
- kompatibilní s Geberit Connect
- lze připojit externí teplotní čidlo
- je možné připojit vnitřní snímač průtoku
- čidlo vzdutí zabudované
- elektromagnetický ventil zavřený bez proudu
- jedna přípojka pro studenou vodu R 1/2", vhodná pro MF, s modrým ochranným víčkem, nahoře
- vhodné pro vnější závit MF 1/2" MasterFix a MeplaFix
- napájení elektrickým proudem přes externí síťový zdroj nebo přes sběrnicovým konvertor s integrovaným síťovým zdrojem
Technické údaje
- druh ochrany IP45
- provozní napětí 12 V DC
- příkon 7.2 W
- příkon v klidu 1 W
- tlak při průtoku 10-1000 kPa
- maximální teplota studené vody 25 °C
- splachovací množství - nastavení ve výrobě pro splachovací nádržku: 6 a 3 l
- velké splachovací množství - rozsah nastavení pro splachovací nádržku: 4/4.5/6/7.5 l
- malé splachovací množství - rozsah nastavení pro splachovací nádržku: 2-4 l
- výpočtový průtok 0.11 l/s
- minimální přetlak pro výpočtový průtok 50 kPa
- splachovací výkon každého elektromagnetického ventilu: 4 l/min
- interval spláchnutí, nastavení ve výrobě 72 h
- intervalové splachování, nastavení ve výrobě 3 l
- max. splachovací množství na den a elektromagnetický ventil: 40 l
- minimální interval proplachování 24 h
Obsah dodávky
- kryt pro hrubou montáž pro servisní otvor
- připojovací souprava pro WC, Ø 90 mm
- připojovací koleno 90° z PE-HD, Ø 90 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- přechodka z PE-HD, Ø 90 / 110 mm
- jednotka s elektromagnetickým ventilem s pojistným kolíkem a omezovačem průtoku
- řídicí jednotka
- upevňovací materiál
Parametry
| Kód | 111.075.00.1 |
|---|
