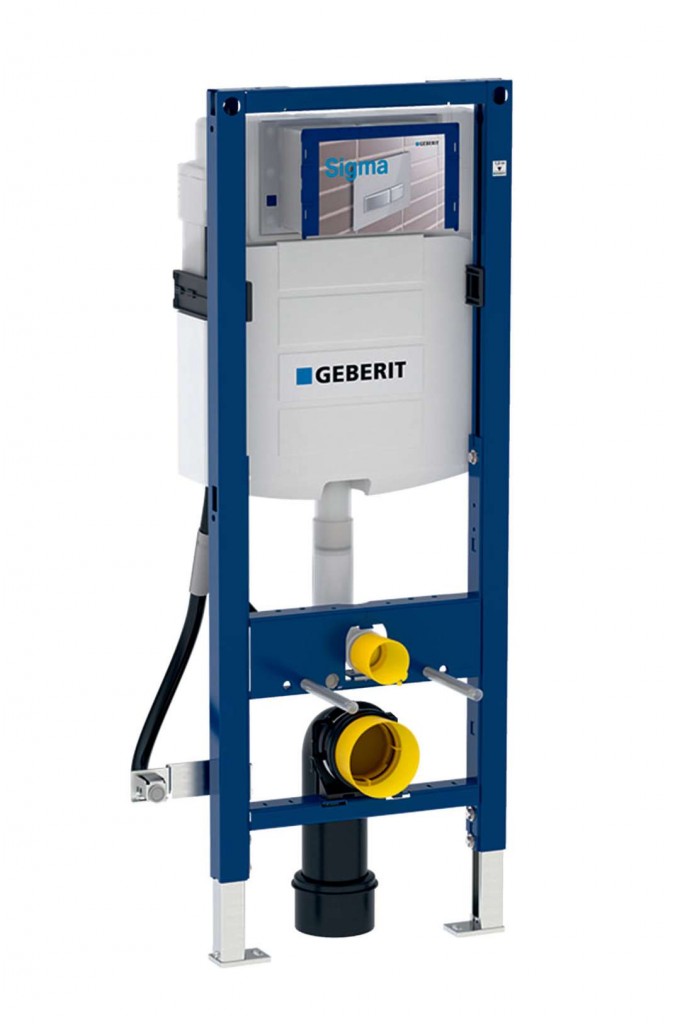

Instalační prvek Duofix pro závěsné WC, se splachovací nádržkou pod omítku Sigma 12 cm
- pro bezbariérové využití, ukotvení WC výškově nastavitelné ve fázi hrubé stavby

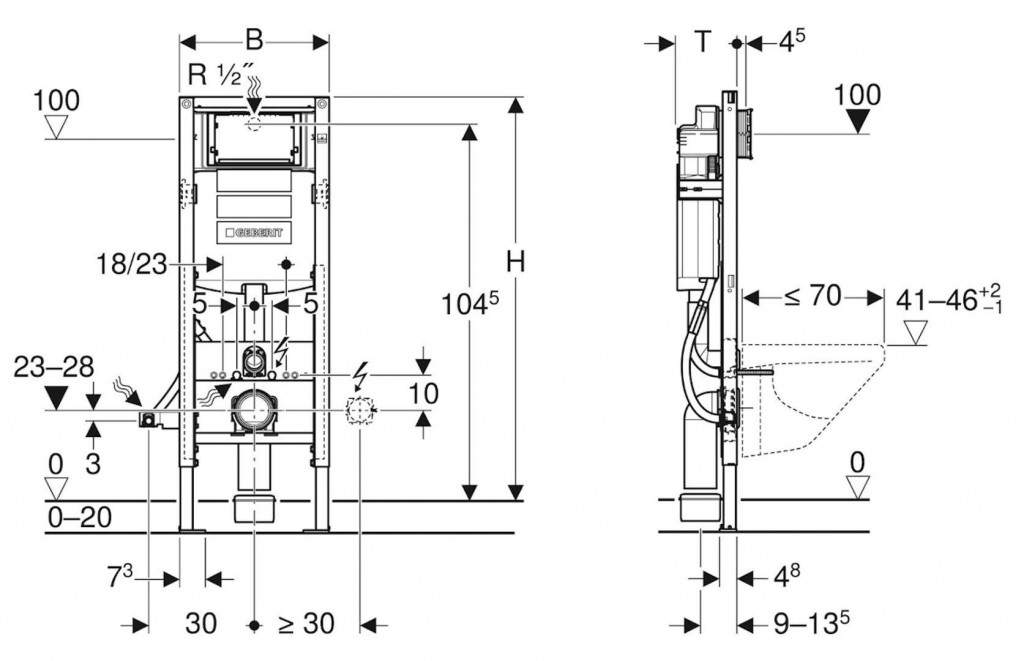

- stavební výška: 112 cm (H)
- rozměry: B = 42,5 cm, T = 17 cm
Účel použití
- Pro konstrukce prováděné suchým procesem
- K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- K montáži do instalačních stěn vysokých na výšku místnosti
- K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- Vhodný pro bezbariérové stavby
- Pro závěsná WC s připojovacími rozměry podle EN 33:2011
- Pro závěsná WC s velkým vyložením do 70 cm
- Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
- Pro tloušťky podlahy 0-20 cm
Vlastnosti
- Samonosný rám s nanesenou práškovou barvou
- Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- Redukovaná šířka rámu pro umístění podpěr vedle instalačního prvku
- Montážní výška WC nastavitelná ve fázi hrubé stavby, 41-46 cm
- Podpěry pozinkované
- Podpěry nastavitelné 0-20 cm
- Podpěry s protiskluzovou úpravou
- Patní desky otočné
- Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- Upevnění připojovacího kolena zvukově izolované
- Splachovací nádržka pod omítku s ovládáním zepředu
- Splachovací nádržka pod omítku s izolací proti orosování
- U nastavení z výroby je možné okamžité dodatečné spláchnutí
- Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- Přívod vody vzadu nebo nahoře uprostřed
- Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
- Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
- Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- S možností upevnění pro přívod elektřiny
Technické údaje
- Tlak při průtoku: 10-1000 kPa
- Maximální teplota vody: 25 °C
- Splachovací množství: 6 a 3 l (nastavení ve výrobě)
- Velké splachovací množství, rozsah nastavení 4,5/ 6/ 7,5 l
- Malé splachovací množství, rozsah nastavení: 3-4 l
- Výpočtový průtok: 0.11 l/s
- Minimální přetlak pro výpočtový průtok: 50 kPa

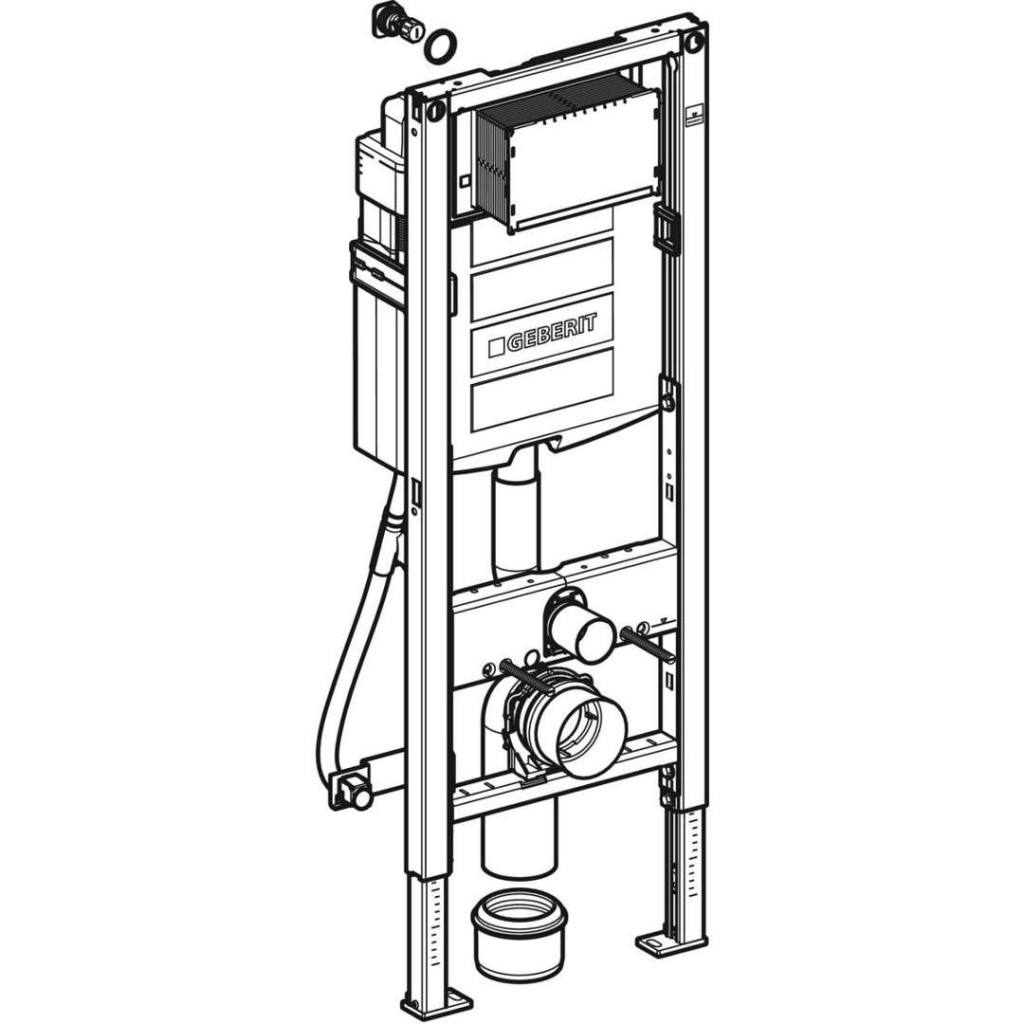

Obsah dodávky
- Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- 2 ochranné zátky
- Připojovací souprava pro WC, Ø 90 mm
- Připojovací koleno 90° z PE-HD, Ø 90 mm
- Přechodka z PE-HD, Ø 90 / 110 mm
- 2 závitové tyče M12
- Upevňovací materiál
- bez ovládacího tlačítka
- stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
Parametry
| Kód | 111.350.00.5 |
|---|
