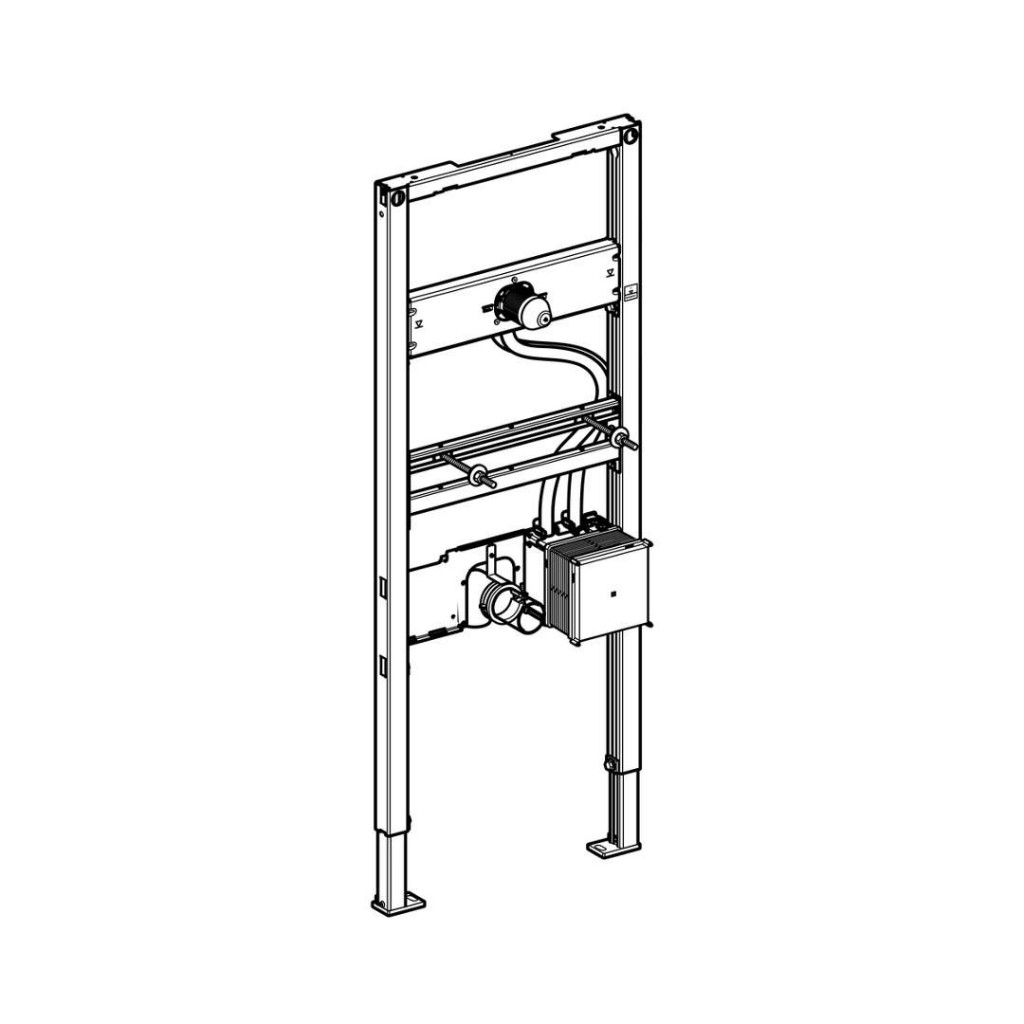

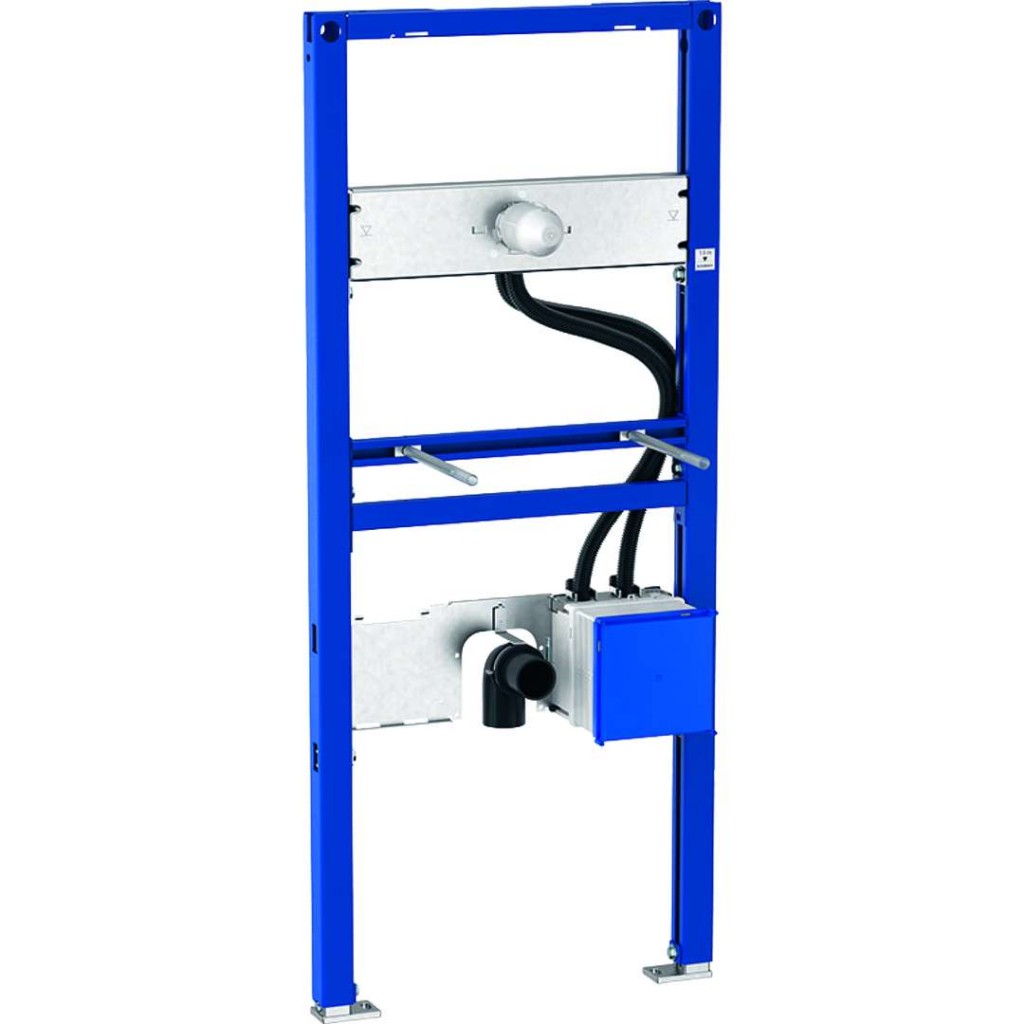

Montážní prvek Duofix pro umyvadlo, montáž na stěnu s funkčním boxem pod omítku
Účel použití
- Pro konstrukce prováděné suchým procesem
- K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- K montáži do instalačních stěn vysokých na výšku místnosti
- K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- K montáži umyvadel
- Pro umyvadlové armatury Geberit, nástěnná montáž, s funkčním boxem pod omítku
- Pro tloušťky podlahy 0–20 cm
Vlastnosti
- Samonosný rám s nanesenou práškovou barvou
- Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
- Podpěry pozinkované
- Podpěry nastavitelné 0–20 cm
- Podpěry s protiskluzovou úpravou
- Patní desky otočné
- Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- Vzdálenost upevnění umyvadlo 5–38 cm
- Deska pro připojení armatur výškově nastavitelná
- Upevnění pro nástěnnou armaturu předmontované
- Přívod vody vhodný pro MeplaFix
- Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- Krabice pod omítku pro umyvadlové armatury Geberit, nástěnná montáž, s funkčním boxem pod omítku, předmontovaná
- Připojovací trubky mezi krabicí pod omítku a upevnění pro nástěnnou armaturu předmontované
- Uzavírací jednotky integrované do krabice pod omítku
- Přívod vody na krabici pod omítku, dole
- Svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
Rozsah dodávky
- Připojovací koleno z PE-HD, ø 50 mm
- Těsnění ø 44 / 32 mm
- 2 závitové tyče M10
- Kryt pro hrubou montáž s víkem, pro krabici pod omítku
- Kryt pro hrubou montáž pro upevnění pro nástěnnou armaturu
- Upevňovací materiál
- Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
Parametry
| Kód | 111.558.00.1 |
|---|
