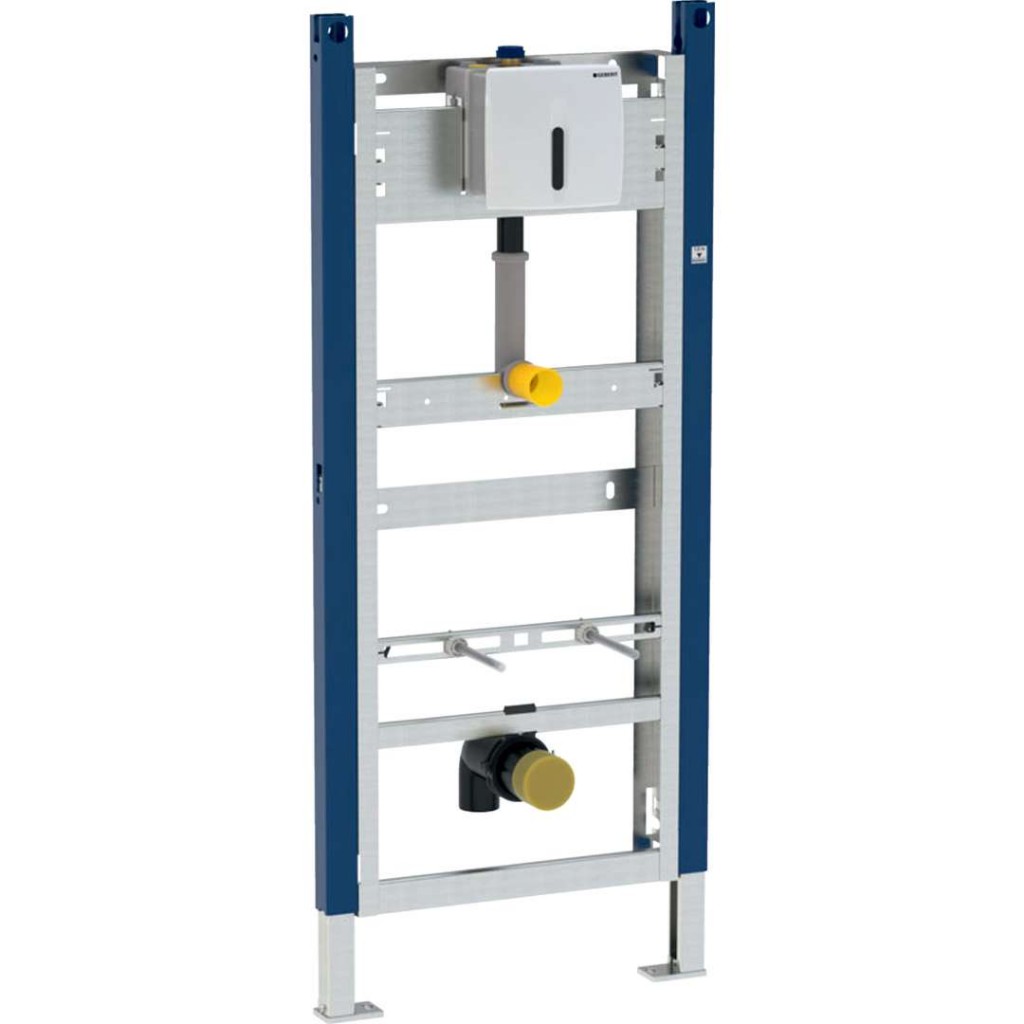

Instalační univerzální prvek Duofix pro pisoár, pro ovládání splachování pisoárů Basic

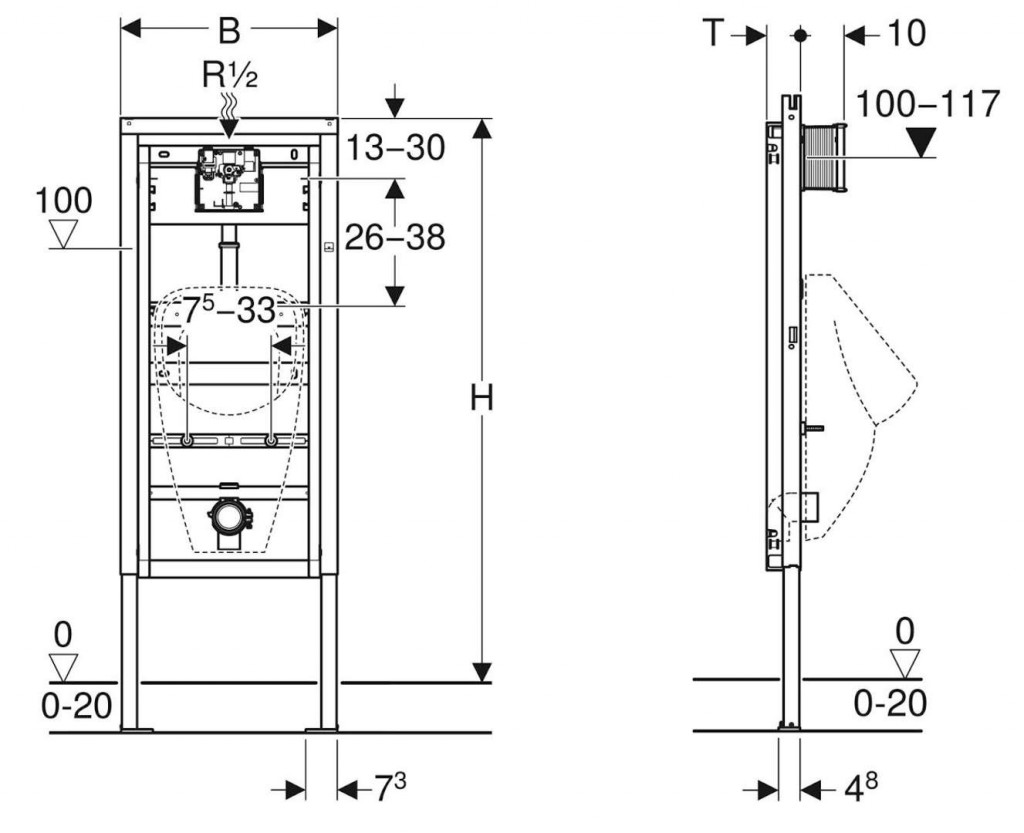

- stavební výška: 122-130 cm (H)
- rozměry: B = 50 cm, T = 7,5 cm
Účel použití
- Pro konstrukce prováděné suchým procesem
- K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- K montáži do instalačních stěn vysokých na výšku místnosti
- K montáži pisoárů
- K montáži ovládání splachování pisoárů Geberit Basic (od roku výroby 2013)
- Pro tloušťky podlahy 0-20 cm
- Nevhodný pro pisoáry s ostřikovací hlavicí
Vlastnosti
- Samonosný rám s nanesenou práškovou barvou
- Rám nahoře otevřený
- Rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
- Rám s otvory pro umístění soupravy pro kotvení do stěny Geberit Duofix pro instalační prvky s nahoře otevřeným rámem
- Podpěry pozinkované
- Podpěry nastavitelné 0-20 cm
- Patní desky otočné
- Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- Upevnění pro přívod Ø 32 mm výškově nastavitelné
- Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- Upevnění pisoárů M8, nastavitelná na šířku a výšku
Technické údaje
- Průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
- Průtok při tlaku 1 bar s omezovačem průtoku: 0.18 l/s
- Výpočtový průtok: 0.22 l/s
- Doba proplachování, rozsah nastavení: 1-15 s
- Doba proplachování: 7 > s (nastavení ve výrobě)

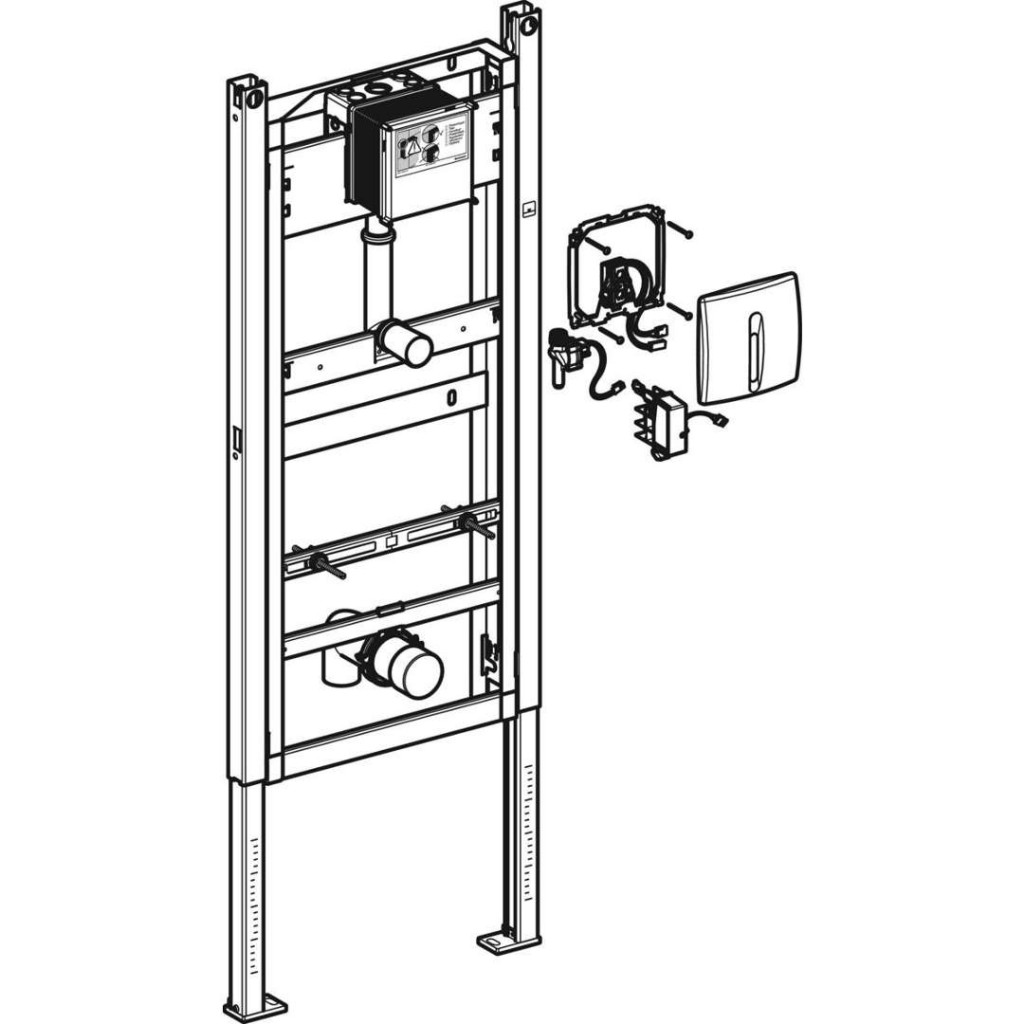

Obsah dodávky
- Nástěnka R 1/2"
- Kryt pro hrubou montáž
- Připojovací koleno z PE-HD, Ø 63 / 50 mm
- Těsnění Ø 57 / 50 mm
- Zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním na pisoár
- Připojovací trubka mezi přívodem Ø 32 mm a pisoárem, s těsněním na pisoáru
- Souprava pro hrubou montáž pro ovládání splachování pisoárů s uzavíracím ventilem
- Souprava pro kompletaci pro ovládání splachování pisoárů Geberit, elektronické
- Upevňovací materiál pro pisoár
- 2 závitové tyče M8
- Upevňovací materiál
- stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
Parametry
| Kód | 111.695.11.5 |
|---|
