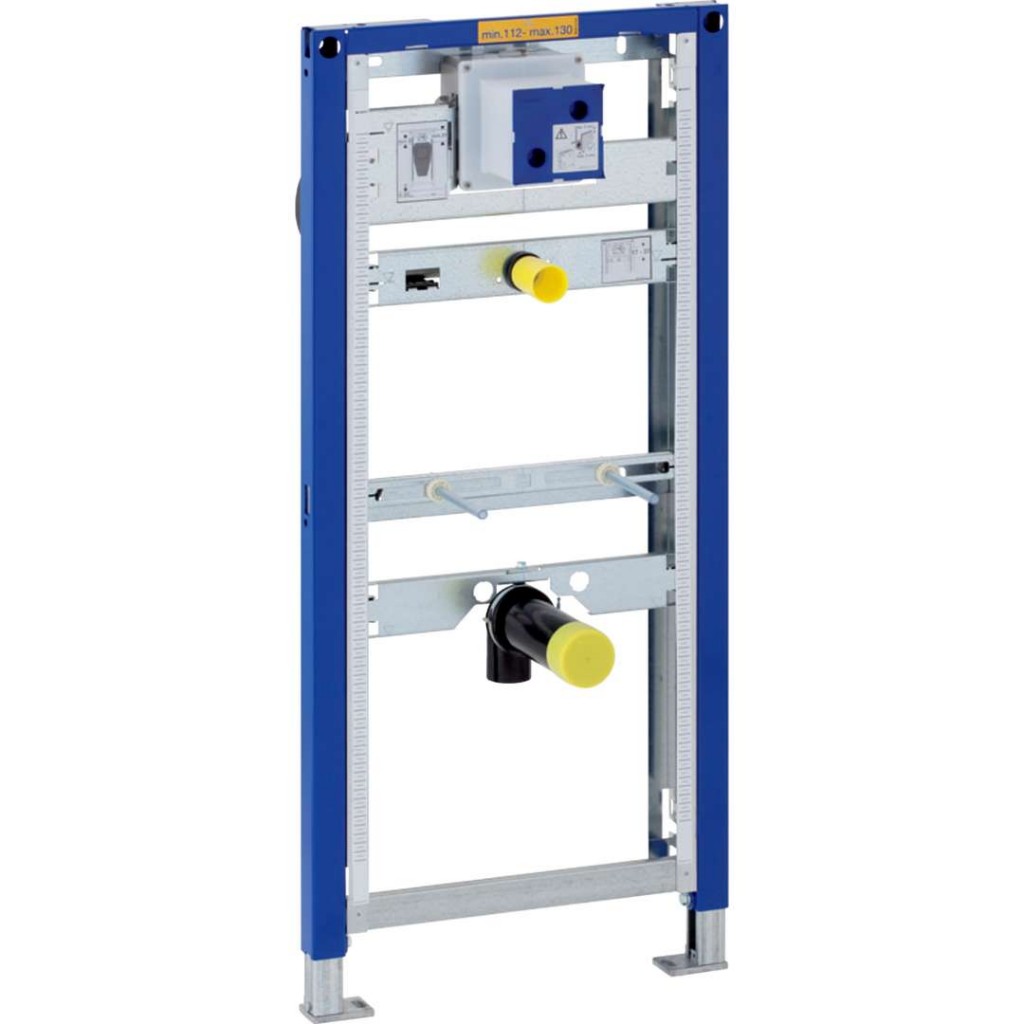

Geberit Duofix, montážní prvek pro pisoár, 112–130 cm, univerzální
- pro konstrukce prováděné suchým procesem
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnost
- k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- k montáži pisoárů
- k montáži ovládání splachování pisoárů Geberit (od roku výroby 2009)
- pro toušťky podlahy 0-20 cm
Vlastnosti
- samonosný rám s nanesenou práškovou barvou
- rám s vrtanými otvory Ø9 mm pro upevnění do dřevěné konstrukce
- podpěry pozinkované, nastavitelné 0-20 cm, s protiskluzovou úpravou
- patní desky otočné, hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- výška prvku přizpůsobitelná pisoáru, 112–130 cm
- univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
- svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
- přívod vody vpravo na krabici pod omítku
- přívod vody vhodný pro MeplaFix
- nástěnka k montáži bez nářadí
- uzavírací ventil s regulací, předmontovaný
- se zabudovanou trubkovou chráničkou k vyplachování potrubí
- kryt pro hrubou montáž pro servisní otvor 10.5 x 10.5 cm s možností zkrácení bez nářadí
- vyplachovací hadice ohýbatelná
- vyplachovací hadice s vedením k zabránění stojící vodě
- upevnění pro přívod Ø32 mm výškově nastavitelné
- upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- upevnění pisoárů M8, nastavitelná na šířku a výšku
- příčné nosníky s označením středu, nastavitelné bez nářadí
- dodatečné upevnění pro pisoár s příslušenstvím možné
- s příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí
Technické informace
- tlak při průtoku 100–800 kPa
- maximální zkušební tlak vody 1600 kPa
- maximální zkušební tlak vzduchu / interního plynu 300 kPa
- maximální teplota vody 30 °C
- průtok při tlaku 1 bar bez omezovače průtoku 0,3 l/s
- průtok při tlaku 1 bar s omezovačem průtoku 0,24 l/s
Rozsah dodávky
- nástěnka R 1/2"
- kryt pro hrubou montáž s víkem
- připojovací trubka mezi přívodem Ø32 mm a pisoárem, s těsněním na pisoáru
- ochranná zátka
- připojovací koleno z PE-HD, Ø63 / 50 mm
- ochranné víčko
- těsnění Ø57 / 50 mm
- zápachová uzávěrka pro pisoár Ø50 mm, s těsněním na pisoár
- 2 závitové tyče M8
- upevňovací materiál
Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
Parametry
| Kód | 111.616.00.1 |
|---|
