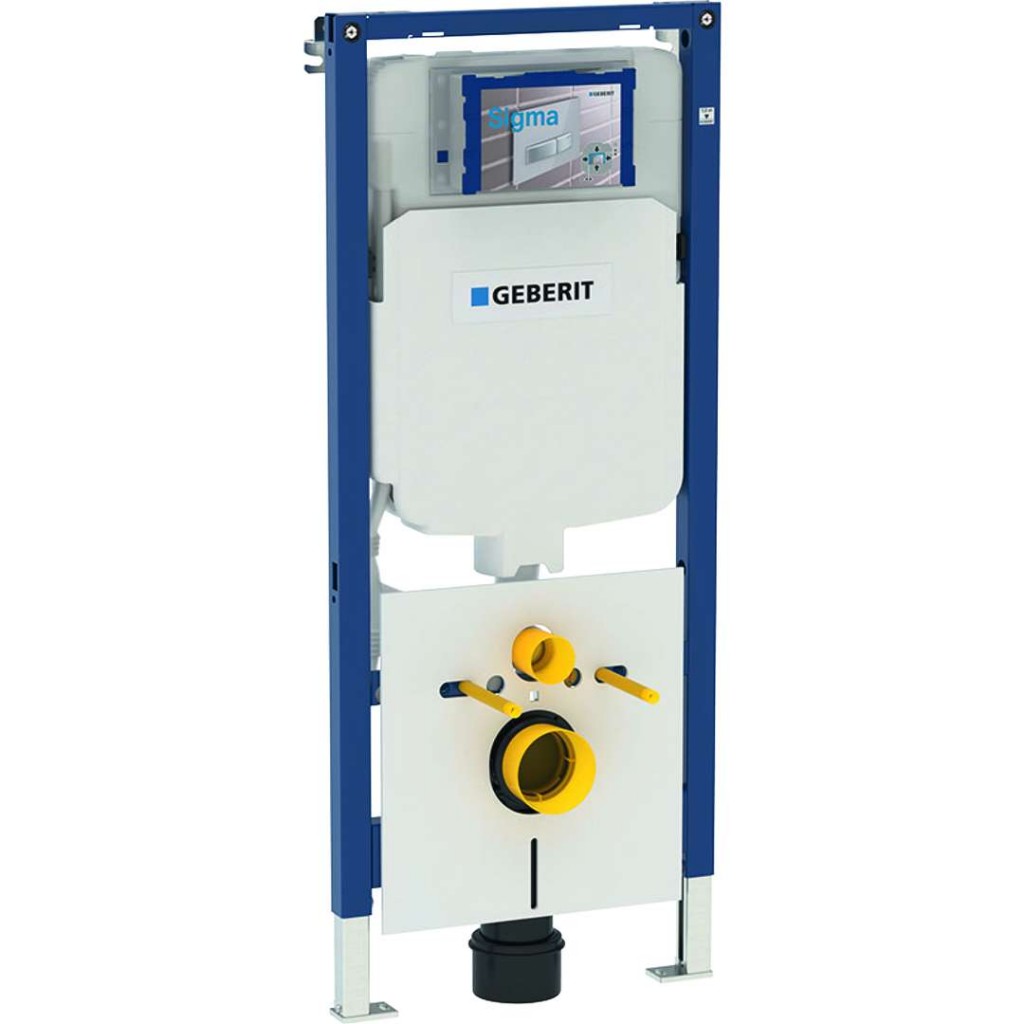

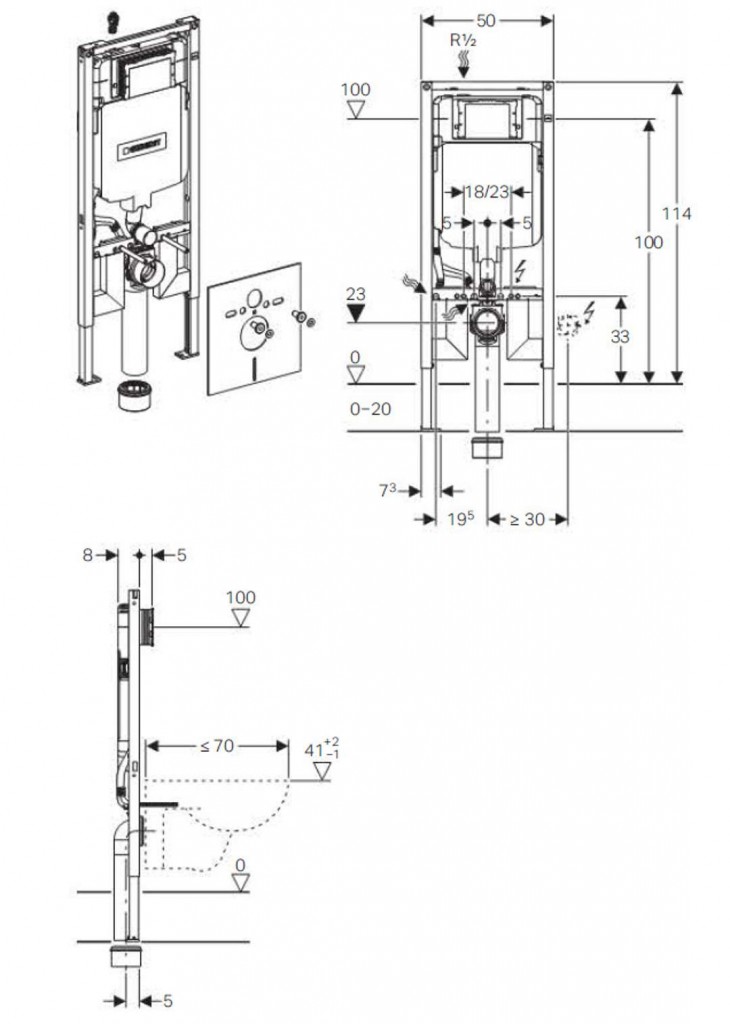

Montážní prvek Duofix pro závěsné WC s nádržkou do stěny Sigma 8 cm, stavební výška 114 cm
Účel použití
- Pro závěsná WC s vyložením do 70 cm
- Pro splachování 1 množstvím, 2 množstvími nebo splachování Start/Stop
- Pro tloušťku podlahy 0–20 cm
- Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do systémové stěny Duofix na celou výšku místnosti
- Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do lehké příčky na celou výšku místnosti
- Nevhodný pro zabetonování
Vlastnosti
- Typová řada 2016
- Rám je vhodný pro keramická WC s malou kontaktní plochou (u obkladů stěn odolných vůči tlaku)
- Odpadní připojovací koleno pro montáž bez nářadí v různých hloubkových polohách, rozsah nastavení 45 mm
- Připojovací koleno lze namontovat svisle vpředu v hloubkově zarovnané poloze
- Prodloužené připojovací koleno, pro připojení v podlaze
- Zvukově izolované upevnění odpadního kolena
- Splachovací nádržka pod omítku s ovládáním zepředu, izolace proti orosování
- Nastavitelné okamžité spláchnutí možné
- Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
- Přívod vody shora, z boku přesazený do leva
- Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
- Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, vhodný pro zalícovaná ovládací tlačítka
- Vybaven trubkovou chráničkou pro přívod vody pro Geberit AquaClean
- Rám s otvory ø 9 mm pro upevnění do dřevěných konstrukcí
- Samonosný prvek
- Rám s C-profilem 4/4 cm
- Povrch rámu upravený práškovou barvou, barva Geberit modrá
- Podpěry o 5 cm zásuvné
- Patní desky otočné, pro montáž do profilů UW50 a UW75
Technické informace
- Rozsah hydraulického tlaku 0,01-1,0 MPa
- Maximální provozní teplota vody 25 ° C
- Množství splachování vody - výrobní nastavení 6 a 3 l
- Rozsah nastavení velkého splachování 4,5 / 6 / 7,5 l
- Rozsah nastavení malého splachování 3/4 l
Rozsah dodávky
- Přívod vody R 1/2, vhodný pro MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- 2 kotvící prvky
- Souprava pro připojení WC, ø 90 mm
- Připojovací koleno 90? z PE-HD, ø 90 mm
- Přechodka, PE-HD, ø 90/110 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- Souprava pro tlumení hluku
- Upevňovací materiál
- Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
Parametry
| Kód | 111.794.00.1 |
|---|
