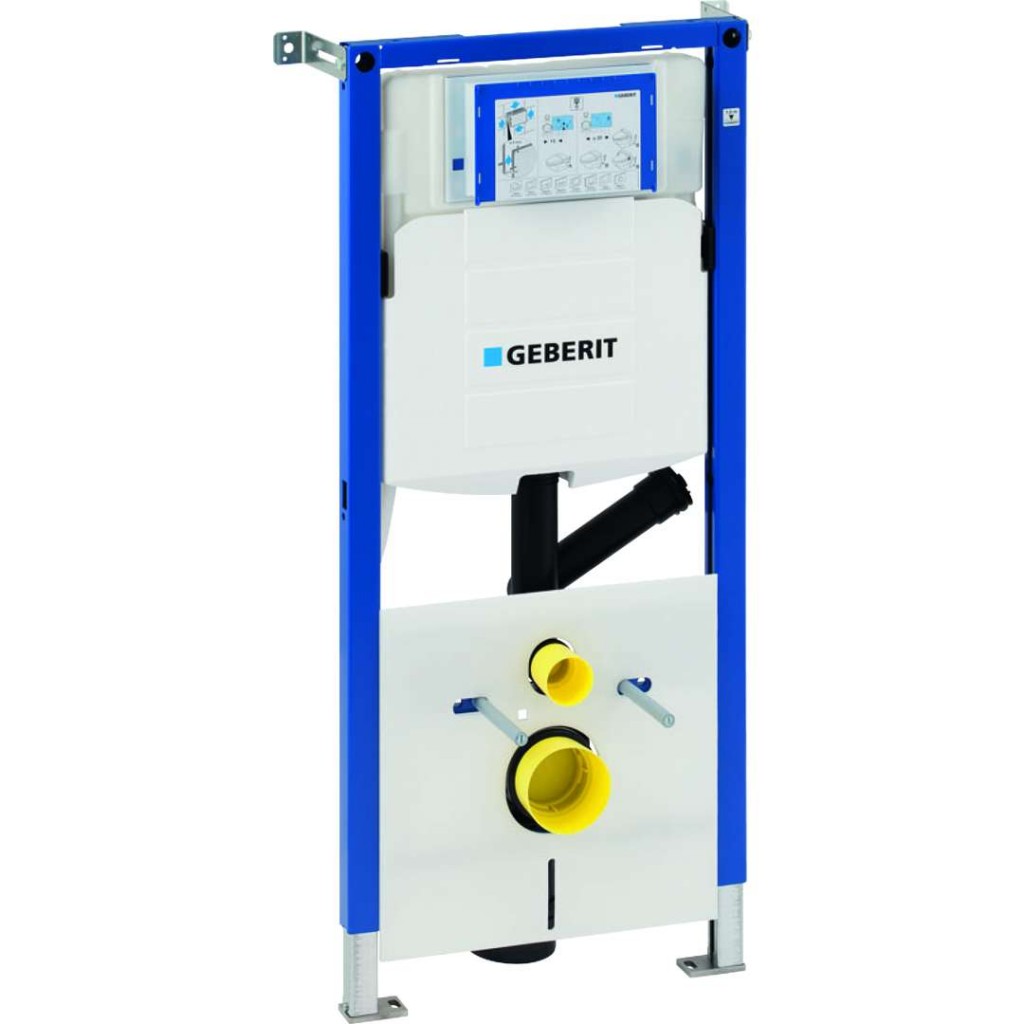

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu s odvodem vzduchu
Účel použití
- Pro tloušťku podlahy 0-20 cm
- Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do systémové stěny Duofix na celou výšku místnosti
- Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do lehké příčky na celou výšku místnosti
- Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm
- Pro zabudování mokrým procesem do zděné předstěnové instalace
- Pro připojení Geberit AquaClean
- Pro připojení externího odsávání zápachu
- Nevhodný pro zabetonování
Vlastnosti
- Geberit Sigma splachovací nádržka pod omítku 12 cm s ovládáním zepředu
- 2 množství splachování s ovládacími tlačítky Sigma50, Sigma20, Sigma01 nebo Bolero
- 1 množství splachování s ovládacími tlačítky Sigma10
- Splachování Start/Stop s ovládacími tlačítky Sigma10, Mambo nebo Tango
- Nastavitelné splachovací množství
- Nastavitelné okamžité spláchnutí možné
- Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
- Kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení bez nářadí
- Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
- Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí
- Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí
- Připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí
- Upevnění odpadního kolena bez nářadí, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm
- Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí
- Pozinkované podpěry, plynule nastavitelné 0 - 20 cm
- Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství
- Splachovací nádržka pod omítku s ovládáním zepředu, izolace proti orosování
- Rám s otvory ø 9 mm pro upevnění do dřevěných konstrukcí
- Samonosný prvek
- Rám s C-profilem 4/4 cm
- Povrch rámu upravený práškovou barvou, barva Geberit modrá
- Podpěry o 5 cm zásuvné
- Patní desky otočné, pro montáž do profilů UW50 a UW75
- Externí odsávání zápachu je možné připojit přes splachovací koleno
- Přívod vody zezadu/shora uprostřed
Technické informace
- Rozsah tlaku vody: 0.01 - 1.0 MPa
- Maximální provozní teplota vody: 25 °C
- Malé splachovací množství - rozsah nastavení: 3-4 l
- Velké splachovací množství - rozsah nastavení: 4,5 / 6 / 7,5 l
- Splachovací množství - nastavení z výroby: 6 a 3 l
- Start/Stop splachovací množství: 4,5 / 6 / 7,5 l
Rozsah dodávky
- Přívod vody R 1/2" s integrovaným rohovým ventilem a ručnímovládacím kolečkem
- Trubková chránička pro přívod vody pro Geberit AquaClean
- 2 upevňovací úhelníky
- Splachovací koleno s připojením pro odsávání zápachu
- Souprava pro tlumení hluku
- Ochranná zátka
- Kryt pro hrubou montáž pro servisní otvor
- 2 závitové tyče M12 pro upevnění keramiky
- Souprava pro připojení WC, ø 90 mm
- Odpadní koleno pro WC, PE-HD, ø 90 mm
- Přechodka, PE-HD, ø 90/110 mm
- Upevňovací materiál
Neobsahuje ovládací tlačítko
Stavební souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť.
Parametry
| Kód | 111.367.00.5 |
|---|
