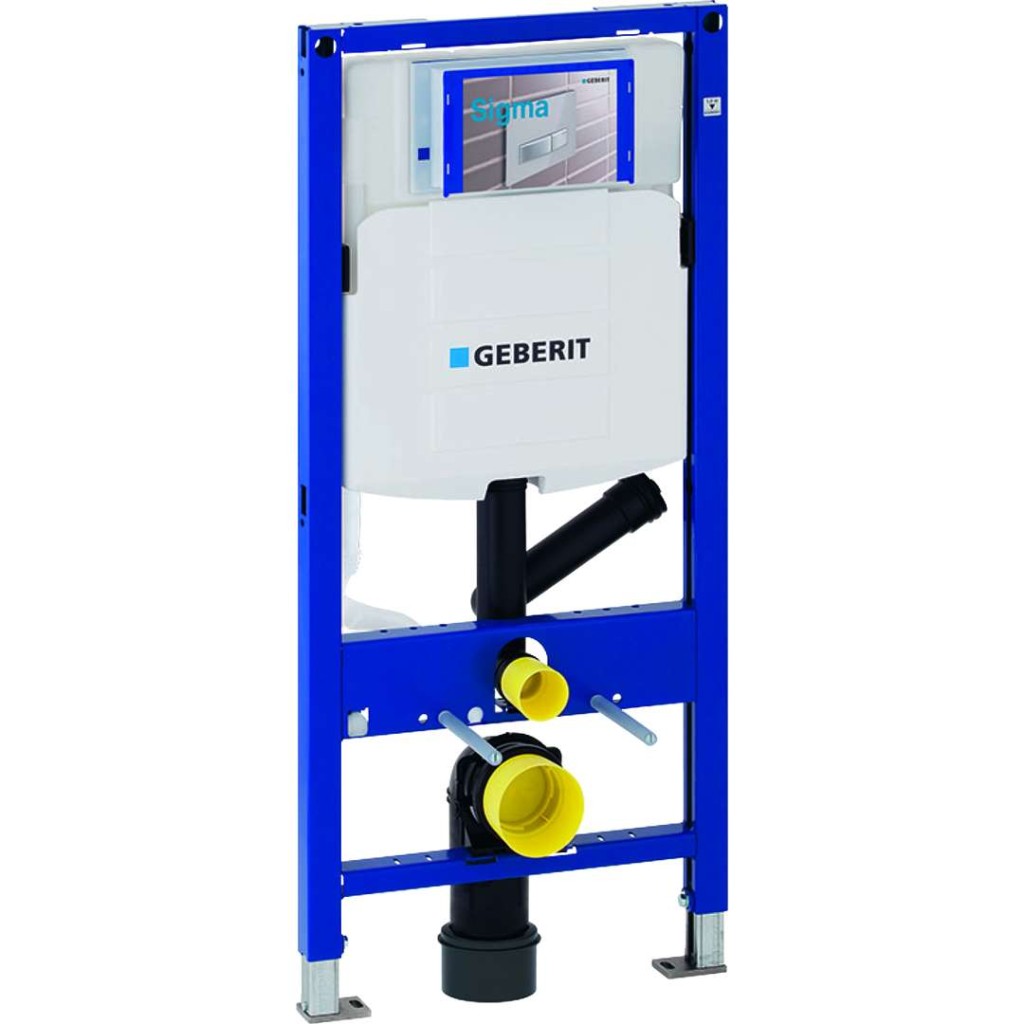

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu s odvodem vzduchu
Univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. Geberit Duofix je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž prvku je mimořádně rychlá za použití pouhých čtyř upevňovacích bodů.
Účel použití
- pro konstrukce prováděné suchým procesem
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnosti
- k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- pro závěsná WC s připojovacími rozměry podle EN 33:2011
- pro závěsná WC s vyložením do 62 cm K připojení externího odsávání zápachu
- pro 1-činné, 2-činné nebo Start/Stop splachování
- pro tloušťky podlahy 0–20 cm
- nevhodný pro keramiky závěsných WC se s zvýšenou pozicí sedátka
Vlastnosti
- samonosný rám, prášková barva
- rám s otvory Ø 9 mm pro upevnění do dřevěných konstrukcí
- rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- podpěry pozinkované, nastavitelné 0–20 cm, s protiskluzovou úpravou
- patní desky otočné
- hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- odhlučněné upevnění připojovacího kolena
- splachovací nádržka pod omítku s ovládáním zepředu
- splachovací nádržka pod omítku s izolací proti orosování
- u nastavení z výroby je možné okamžité dodatečné spláchnutí
- externí odsávání zápachu připojitelné připojovacím hrdlem ø 50 mm přes splachovací koleno
- montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- přívod vody vzadu nebo nahoře uprostřed
- kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
- kryt pro hrubou montáž pro servisní otvor s možností zkrácení
- vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- s možností upevnění pro přívod elektřiny
Technické údaje
- tlak při průtoku: 10-1000 kPa
- maximální teplota vody: 25 °C
- splachovací množství (nastavení ve výrobě): 6 a 3 l
- velké splachovací množství (rozsah nastavení): 4 / 4.5 / 6 / 7.5 l
- malé splachovací množství (rozsah nastavení): 2-4 l
- výpočtový průtok: 0.11 l/s
- minimální přetlak pro výpočtový průtok: 50 kPa
Rozsah dodávky
- přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- kryt pro hrubou montáž pro servisní otvor
- 2 ochranné zátky
- připojovací souprava pro WC, ø 90 mm
- připojovací koleno 90° z PE-HD, ø 90 mm
- přechodka z PE-HD, ø 90 / 110 mm
- 2 závitové tyče M12
- upevňovací materiál
Parametry
| Kód | 111.364.00.5 |
|---|
