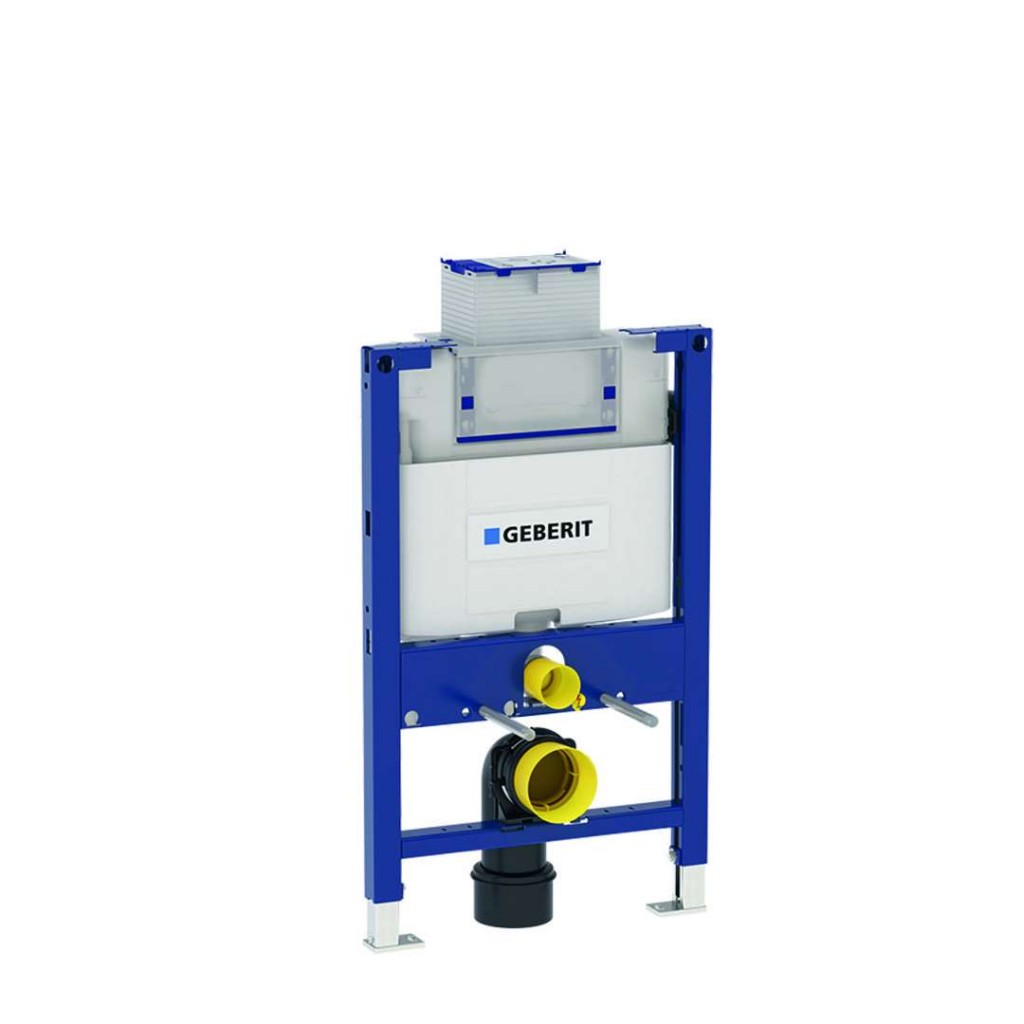

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Omega 12 cm
Účel použití
- Pro tloušťku podlahy 0-20 cm
- Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do systémové stěny Duofix na celou výšku místnosti
- Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do lehké příčky na celou výšku místnosti
- Pro závěsná WC s vyložením do 62 cm
- Pro 2 množství splachování
- Nevhodný pro zabetonování
Vlastnosti
- Rám s otvory ø 9 mm pro upevnění do dřevěných konstrukcí
- Samonosný prvek
- Rám s C-profilem 4/4 cm
- Povrch rámu upravený práškovou barvou, barva Geberit modrá
- Podpěry o 5 cm zásuvné
- Patní desky otočné, pro montáž do profilů UW50 a UW75
- Rám připravený pro podpěry u WC keramik s malou dosedací plochou
- Podpěry pozinkované, nastavitelné 0-20 cm
- Podpěry s protiskluzovou úpravou
- Odpadní připojovací koleno pro montáž bez nářadí v různých hloubkových polohách, rozsah nastavení 45 mm
- Zvukově izolované upevnění odpadního kolena
- Splachovací nádržka pod omítku s ovládáním shora nebo zepředu, izolace proti orosování
- Nastavitelné okamžité spláchnutí možné
- Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
- Přívod vody z boku, vlevo nebo vzadu vlevo
- Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
- Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
- Vybaven trubkovou chráničkou pro přívod vody pro Geberit AquaClean
Technické informace
- Výpočtový průtok: 0,11 l/s
- Minimální tlak při průtoku: 0.05 MPa
- Minimální tlak při průtoku: 50 kPa
- Rozsah tlaku vody: 0.01-1.0 MPa
- Rozsah tlaku vody: 10–1000 kPa
- Maximální provozní teplota vody: 25 °C
- Splachovací množství nastavení z výroby: 6 a 3 l
- Velké splachovací množství rozsah nastavení: 4,5 / 6 / 7,5 l
- Malé splachovací množství rozsah nastavení: 3-4 l
Rozsah dodávky
- Přívod vody R 1/2, vhodný pro MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- 2 ochranné zátky
- Souprava pro připojení WC, ø 90 mm
- Odpadní koleno pro WC, PE-HD, ø 90 mm
- Přechodka, PE-HD, ø 90/110 mm
- 2 závitové tyče M12
- Upevňovací materiál
Neobsahuje ovládací tlačítko.
Stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně.
Parametry
| Kód | 111.003.00.1 |
|---|
