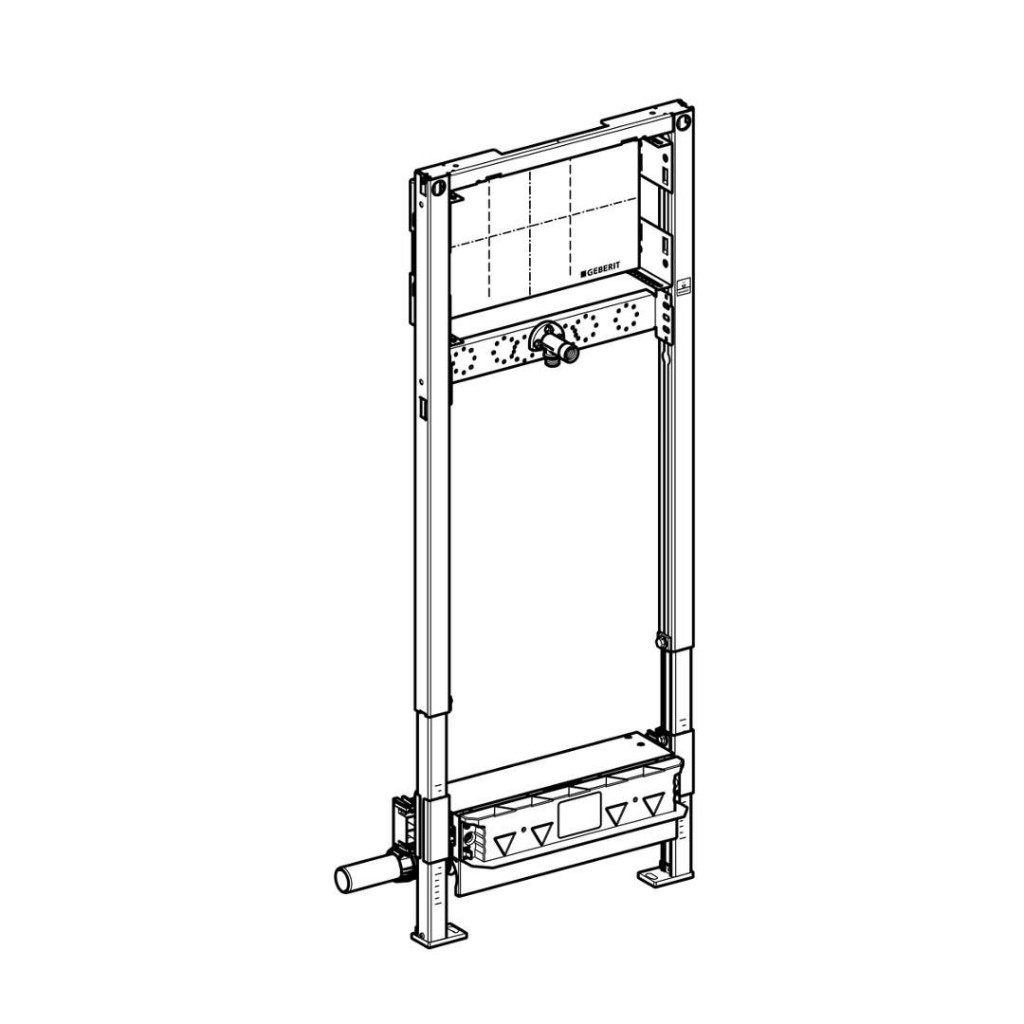

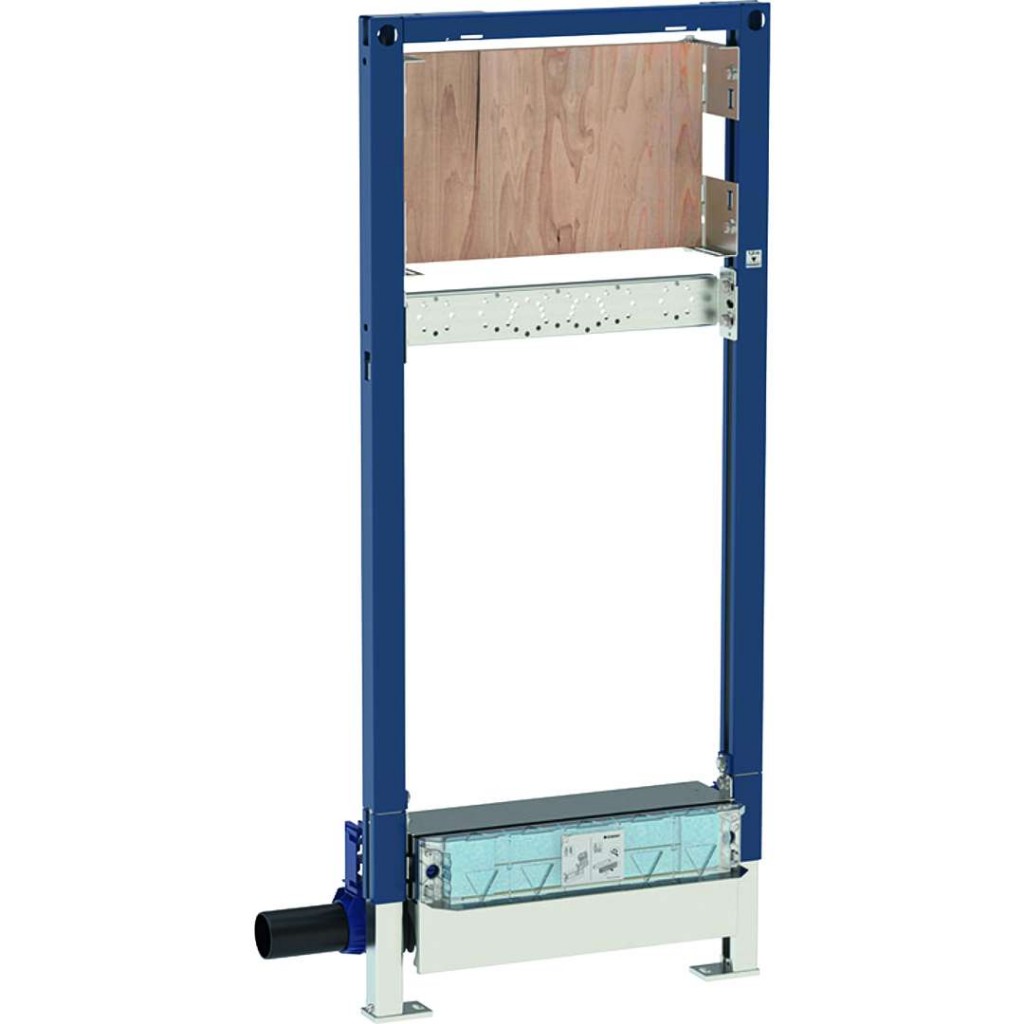

Montážní prvek Duofix pro sprchu, stavební výška 130 cm
- s odtokem ve stěně
- nástěnná armatura pod omítku
- pro výšku mazaniny u vtoku 65–90 mm
Účel použití
- Pro domovní koupelny
- K zachycení odpadní vody jedné samostatné sprchové hlavice
- K montáži při velmi malé tloušťce podlahy
- K odvodnění sprch v úrovni podlahy
- Pro výšku mazaniny u vtoku ≥ 65 mm
- Pro konstrukce prováděné suchým procesem
- Pro armatury pod omítku nebo na omítku
- Pro nástěnné armatury pod omítku
- Pro sdružené izolace
- K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- K montáži do instalačních stěn vysokých na výšku místnosti
- K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
Vlastnosti
- Výška vodního uzávěru jen 30 mm se liší od požadavků normy EN 1253
- Samonosný rám s nanesenou práškovou barvou
- Úroveň dotěsnění pro napojení bez pnutí těsnění nastavitelná
- Integrovaná těsnící netkaná textilie
- Těsnicí netkaná textilie s obvodovým přesahem 10 cm, pro napojení těsnicích systémů
- Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
- Podpěry s protiskluzovou úpravou
- Patní desky otočné
- Hloubka patní desky vhodná k montáži do U profilů UW 50 a do systémových profilů Geberit Duofix
- Montážní deska výškově a hloubkově nastavitelná
- Montážní deska z překližky, vodě odolná lepená
- Stavební materiál třídy B2 podle DIN 4102-1, příp. třídy D-s2,d0 podle DIN EN 13501-3
- Emise formaldehydu třídy A podle EN 1084, příp. třídy E 1 podle, EN 13936
- Nastavitelná výška vtoku zápachové uzávěrky
- Tloušťka opláštění 10–40 mm
- Určeno pro tloušťky obkladu na podlahu 2–26 mm
- Určeno pro tloušťky obkladu na podlahu 2–35 mm
- Připojení odpadu boční
- Těsnicí podložka samolepicí, s netkanou textilií
Technické údaje
- Průtočná kapacita: 0.4 l/s
- Výška vodního uzávěru: 30 mm
Obsah dodávky
- Připojovací trubka z PE-HD, ø 40 mm
- Připojovací koleno Rp 1/2" / R 1/2", vhodné pro MF
- Těsnicí podložka
- Zvukově izolační podložka
- Zvukově izolační pouzdro
- Ochranná zátka
- Ochranný kryt s integrovaným vtokovým plechem
- Upevňovací materiál
Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
Parametry
| Kód | 111.581.00.1 |
|---|
