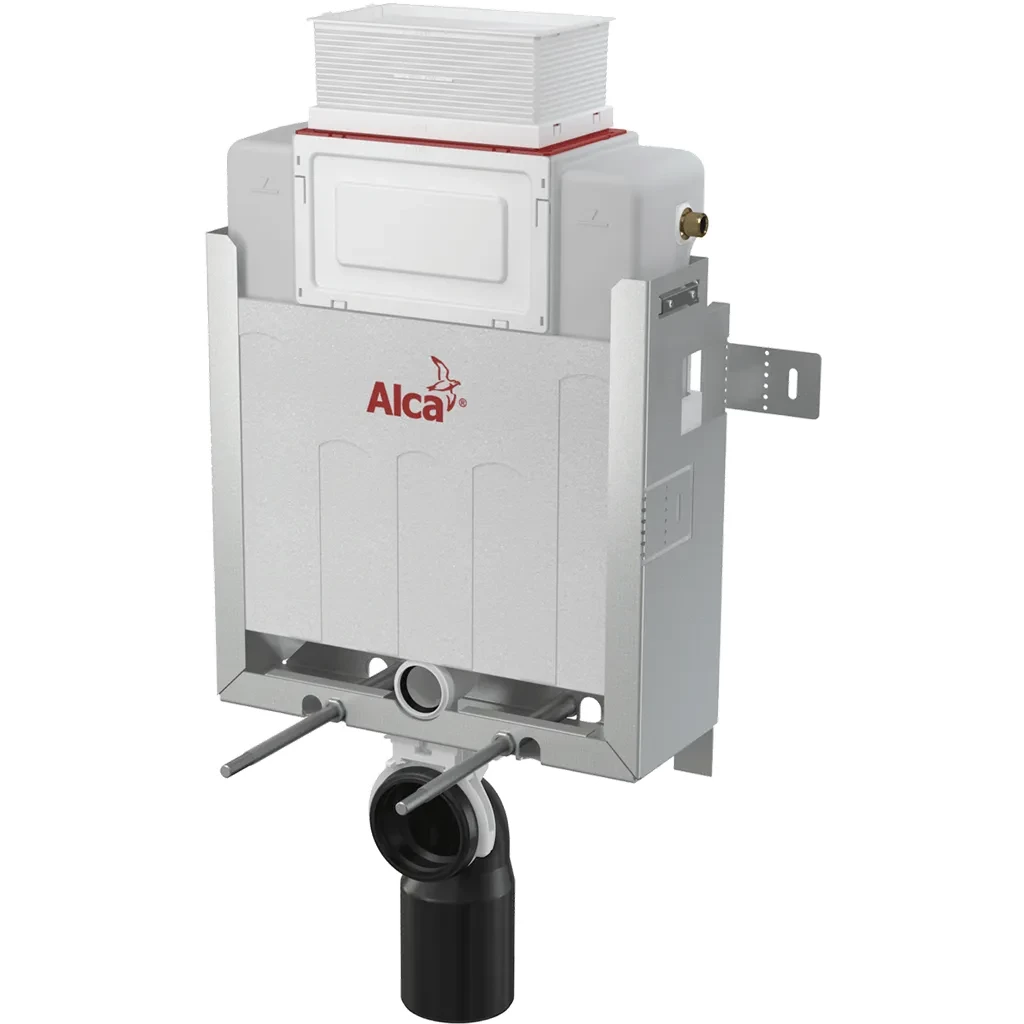

Alcaplast modul do zdi AM118/850 ovládání shora nebo zepředu výška 0,85m
Použití
Pro závěsné WC
Pro zazdění a obezdění k nosné stěně – mokrý proces
Vhodný pro rekonstrukce
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Normy
ČSN EN 14124, ČSN EN 14055
Technické parametry
Připojení vody zezadu nebo shora montážními otvory: G1/2 "
Funkční rozsah tlaku vody: 0,05 – 0,8 MPa
Doporučený rozsah tlaku vody: 0,3 – 0,5 MPa
Velké spláchnutí: 6 – 9 l
Malé spláchnutí: 2,5 – 3,5 l
Standardní nastavení velkého spláchnutí: 6 l
Standardní nastavení malého spláchnutí: 3 l
Hygienická rezerva: 3 l
Objem vody v nádržce: 9 l
Zátěžová zkouška: 400 kg
Vlastnosti
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
Rohový ventil s možností na napojení na potrubní systém Mepla
Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Vyjmutelný díl polystyrenu pro snadný přístup při instalaci
Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Možnost vestavby oddáleného splachování
Kompatibilní se všemi ovládacími tlačítky Alcaplast s výjimkou senzorových tlačítek a NIGTH LIGTH
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Přívod vody zezadu/shora uprostřed
Servisní práce bez použití nářadí
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

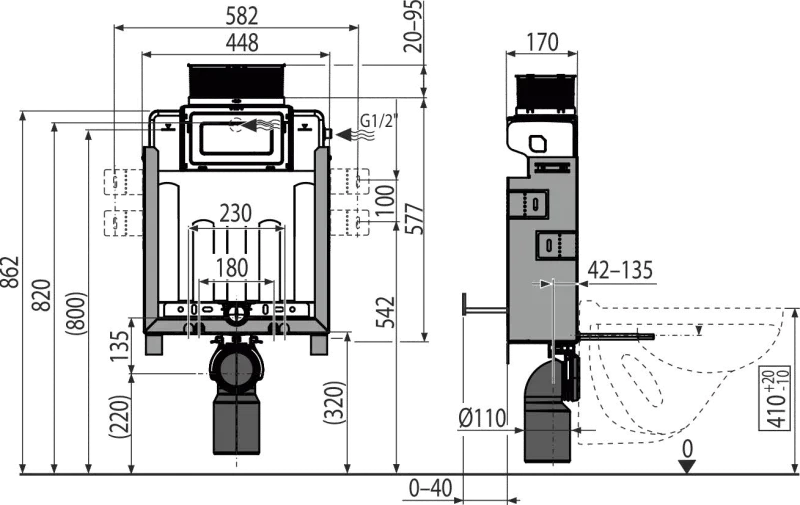

Montážní výška 862 mm
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Stavební hloubka 170 mm
Materiál nosné konzoly: pozinkovaný kov

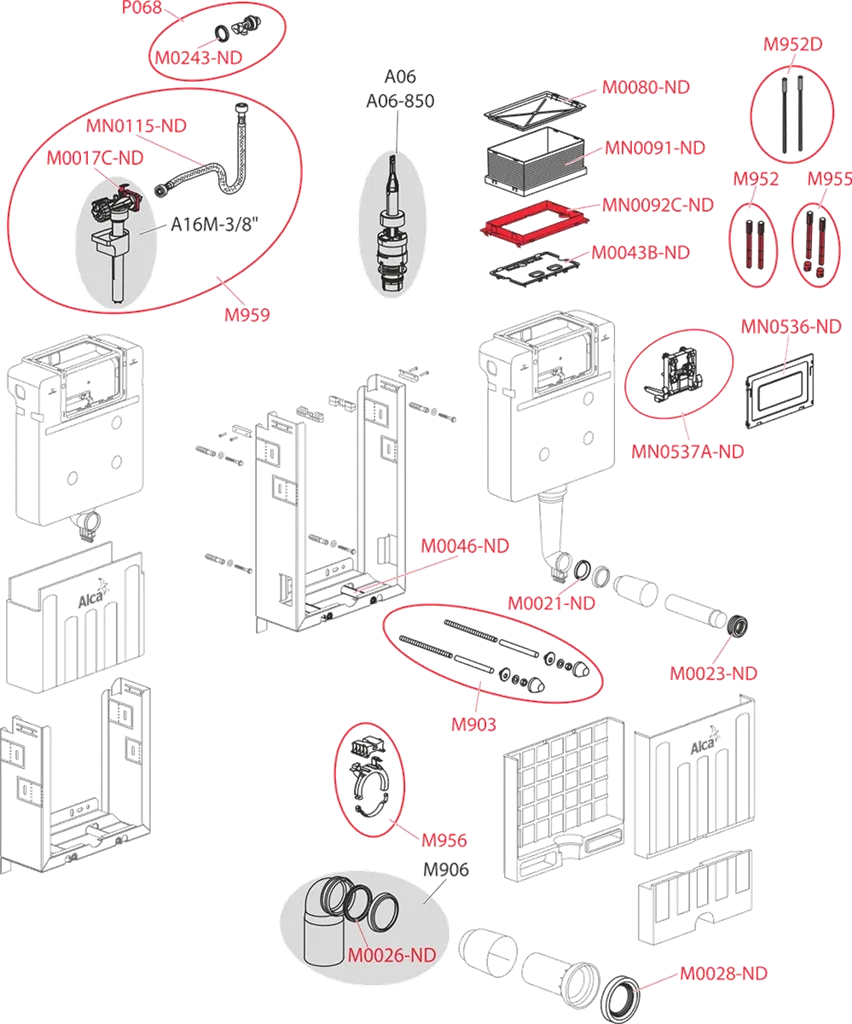

Rozsah dodávky
Nádrž s napouštěcí a vypouštěcí armaturou
Pozinkovaný rám včetně nosné konstrukce
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
Šroub mechanismu 2 ks
Fixační set: vrut průměr 8x60 – 4 ks, hmoždinka průměr 12 – 4 ks
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Koleno odpadu HT 90/110 polyethylen, PE-HD
Těsnění přívodu, vývodka polypropylen, vrapová vložka
Těsnění odpadu, propojka polypropylen, těsnění propojky
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Parametry
| Kód | AM119/850 |
|---|
