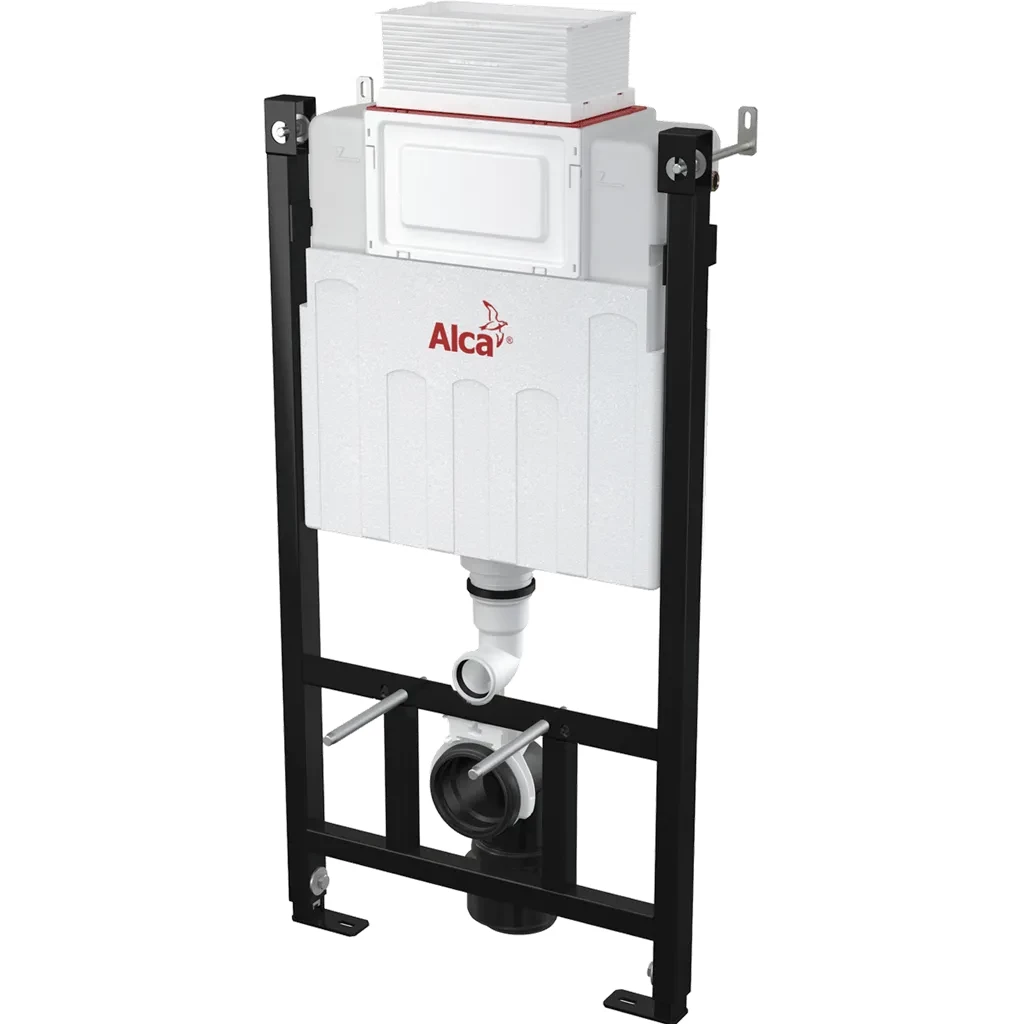

Alcaplast modul do sádrokartonu AM118/1000 ovládání shora nebo zepředu výška 1m AM118/1000
Použití:
Pro závěsné WC
Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
Pro tloušťku podlah 0–200 mm
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Normy:
ČSN EN 14124, ČSN EN 14055
Technické parametry:
Připojení vody zezadu nebo shora montážními otvory: G1/2 "
Funkční rozsah tlaku vody: 0,05 – 0,8 MPa
Doporučený rozsah tlaku vody: 0,3 – 0,5 MPa
Velké spláchnutí: 6 – 9 l
Malé spláchnutí: 2,5 – 3,5 l
Standardní nastavení velkého spláchnutí: 6 l
Standardní nastavení malého spláchnutí: 3 l
Hygienická rezerva: 3 l
Objem vody v nádržce: 9 l
Zátěžová zkouška: 400 kg
Vlastnosti:
Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
Rohový ventil s možností na napojení na potrubní systém Mepla
Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Možnost vestavby oddáleného splachování
Kompatibilní se všemi ovládacími tlačítky Alcaplast s výjimkou senzorových tlačítek a NIGTH LIGTH
Předstěnový instalační systém s ovládáním shora nebo zepředu
Servisní práce bez použití nářadí
Přívod vody zezadu/shora uprostřed
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Stavební hloubka 170 mm
Materiál nosné konstrukce: kov ošetřený práškovou barvou

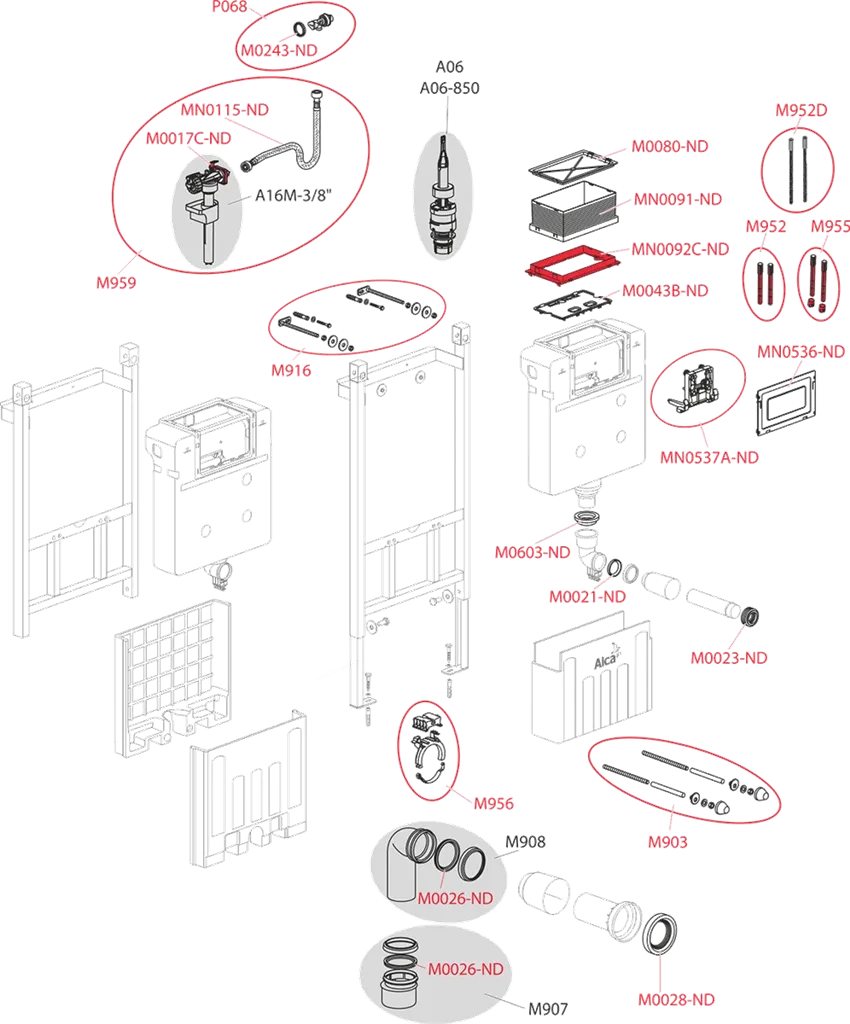

Rozsah dodávky
Nádrž s napouštěcí a vypouštěcí armaturou
Samonosný rám
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
Šroub mechanismu 2 ks
Fixační set: vrut průměr 8×60 – 4 ks, hmoždinka průměr 12 – 4 ks
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Koleno odpadu HT 90/90 polyethylen, PE-HD
Redukce odpadu HT 90/110 polyethylen, PE+HD
Těsnění přívodu, vývodka polypropylen, vrapová vložka
Těsnění odpadu, propojka polypropylen, těsnění propojky
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Parametry
| Kód | AM118/1000 |
|---|
